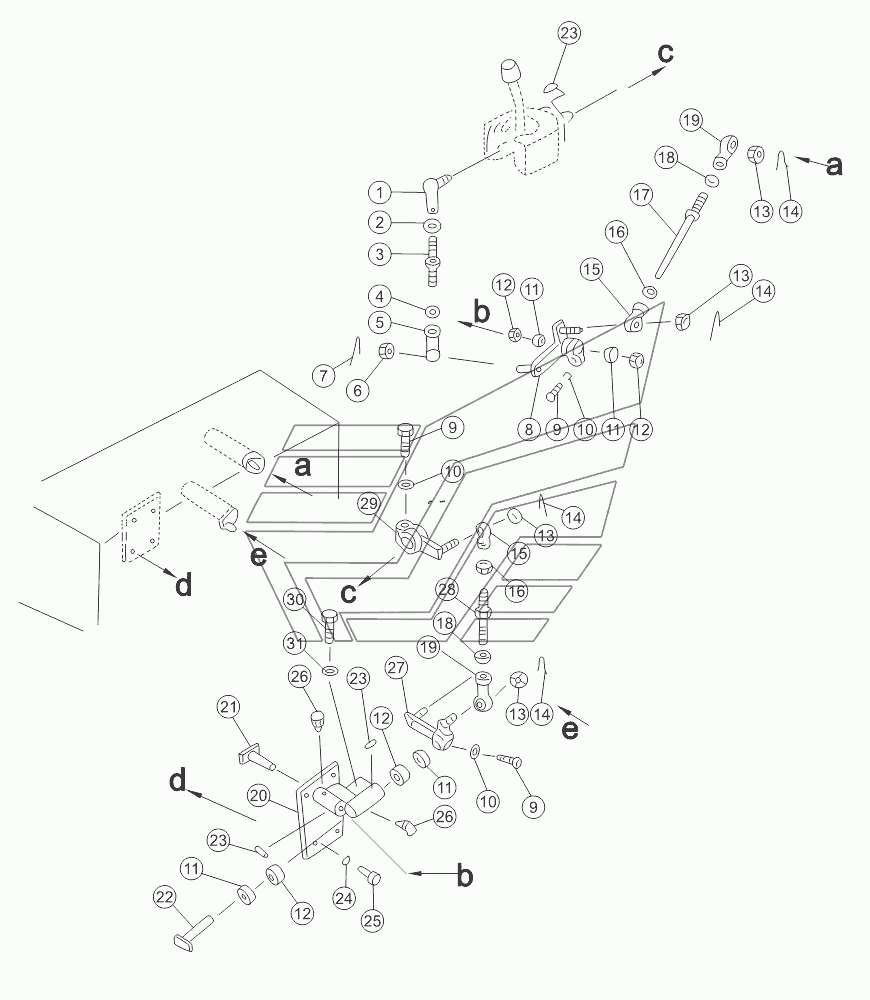

BLADE CONTROL LINKAGE WITH ANGLE BLADE 16Y-86-A22 V1.0 SD16 (вариант). Каталог 2014г.

BLADE CONTROL LEVER WITH ANGLE BLADE 16Y-86-A21 V1.0 SD16 (вариант) RIPPER CONTROL LINKAGE (1/2) 16Y-87C-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шарнир шаровой

Заводской номер: 195-61-45420 Количество на модель: 1
195-61-45420
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 01582-11210 Количество на модель: 1
01582-11210
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: 16Y-86C-01000 Количество на модель: 1
16Y-86C-01000
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 01508-41207 Количество на модель: 1
01508-41207
1
5

Номер детали на чертеже:

5

Подшипник концевой

Заводской номер: 04250-91265 Количество на модель: 1
04250-91265
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01593-31210 Количество на модель: 1
01593-31210
1
7

Номер детали на чертеже:

7

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 1
04050-13020
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 16Y-86C-02000 Количество на модель: 1
16Y-86C-02000
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-50830 Количество на модель: 3
01010-50830
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
11

Номер детали на чертеже:

11

Bearing

Заводской номер: GB290-HK2012 Количество на модель: 4
GB290-HK2012
4
12

Номер детали на чертеже:

12

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 4
06122-02004
4
13

Номер детали на чертеже:

13

Nut

Заводской номер: 01593-31008 Количество на модель: 4
01593-31008
4
14

Номер детали на чертеже:

14

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 4
04050-12018
4
15

Номер детали на чертеже:

15

Подшипник концевой

Заводской номер: 04250-41056 Количество на модель: 2
04250-41056
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 01582-11008 Количество на модель: 2
01582-11008
2
17

Номер детали на чертеже:

17

Тяга

Заводской номер: 04248-31020 Количество на модель: 1
04248-31020
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 01508-41006 Количество на модель: 2
01508-41006
2
19

Номер детали на чертеже:

19

Подшипник концевой

Заводской номер: 04250-61056 Количество на модель: 2
04250-61056
2
20

Номер детали на чертеже:

20

Основание

Заводской номер: 16Y-86C-03000 Количество на модель: 1
16Y-86C-03000
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: 16Y-86C-00001 Количество на модель: 1
16Y-86C-00001
1
22

Номер детали на чертеже:

22

Ось

Заводской номер: 16Y-86C-00002 Количество на модель: 1
16Y-86C-00002
1
23

Номер детали на чертеже:

23

Стопор

Заводской номер: 04010-00519 Количество на модель: 3
04010-00519
3
24

Номер детали на чертеже:

24

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
26

Номер детали на чертеже:

26

Масленка

Заводской номер: 07021-01090 Количество на модель: 2
07021-01090
2
27

Номер детали на чертеже:

27

Рычаг (при наличии прямого наклоняемого отвала)

Заводской номер: 16Y-86C-04000 Количество на модель: 1
16Y-86C-04000
1
28

Номер детали на чертеже:

28

Тяга

Заводской номер: 04248-31010 Количество на модель: 1
04248-31010
1
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: 16Y-86C-10000 Количество на модель: 1
16Y-86C-10000
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
32

Номер детали на чертеже:

32

Рычаг (при наличии углового отвала)

Заводской номер: 16Y-86C-05000 Количество на модель: 1
16Y-86C-05000
1
