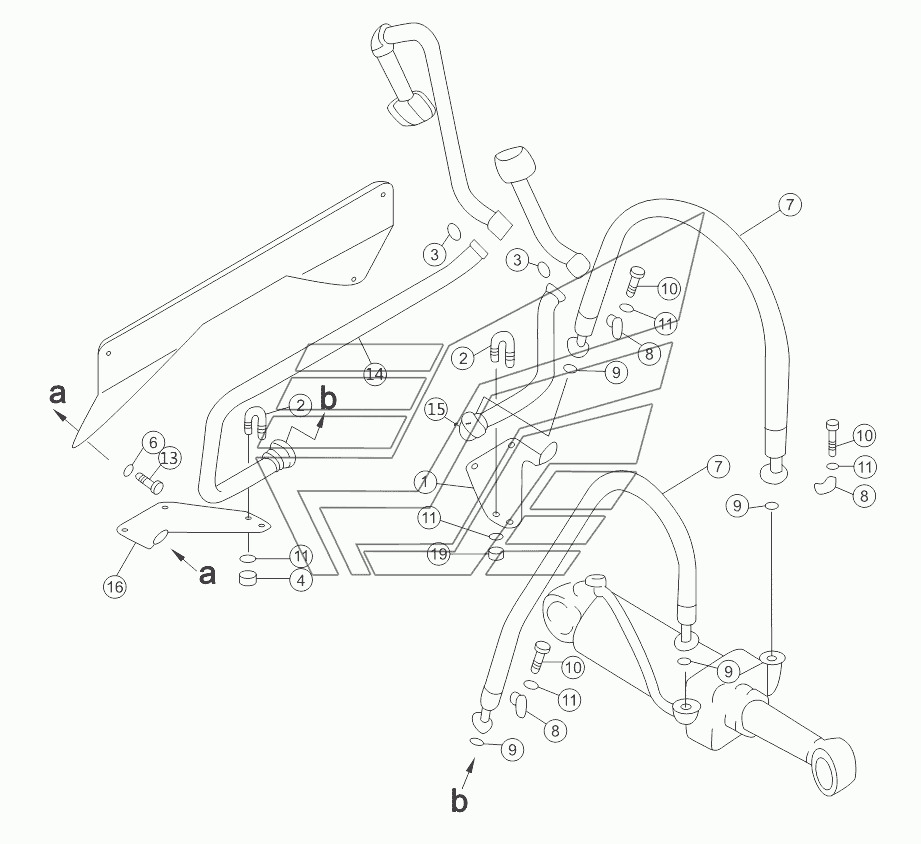

RIPPER PIPING OUTSIDE 16Y-64-002 V1.0 SD16 (вариант). Каталог 2014г.

RIPPER PIPING INSIDE 16Y-64-001 V1.0 SD16 (вариант) RIPPER OIL CYLINDER 16Y-84-601 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пластина

Заводской номер: 16Y-64-00004 Количество на модель: 1
16Y-64-00004
1
2

Номер детали на чертеже:

2

Зажим

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
5

Номер детали на чертеже:

5

Plate

Заводской номер: 16Y-64-00002 Количество на модель: 1
16Y-64-00002
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
7

Номер детали на чертеже:

7

Hose

Заводской номер: 07115-01012 Количество на модель: 2
07115-01012
2
8

Номер детали на чертеже:

8

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51035 Количество на модель: 24
01010-51035
24
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-31032 Количество на модель: 32
01643-31032
32
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 16Y-64-03000 Количество на модель: 1
16Y-64-03000
1
15

Номер детали на чертеже:

15

Tube

Заводской номер: 16Y-64-04000 Количество на модель: 1
16Y-64-04000
1
16

Номер детали на чертеже:

16

Пластина

Заводской номер: 16Y-64-00003 Количество на модель: 1
16Y-64-00003
1
