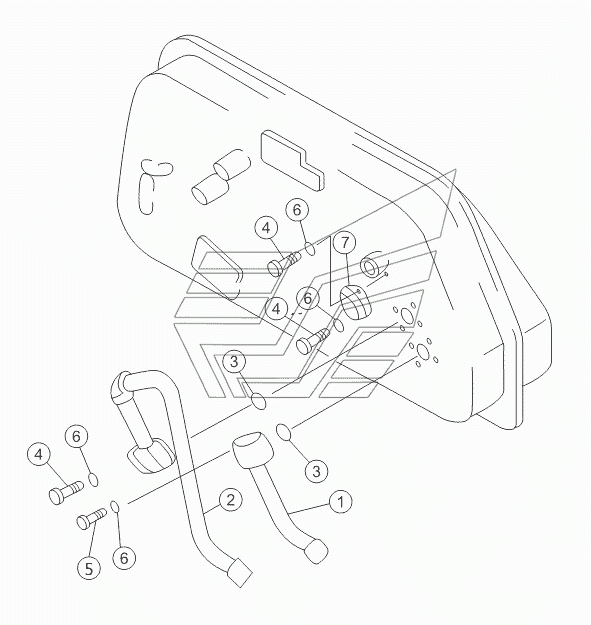

RIPPER PIPING INSIDE 16Y-64-001 V1.0 SD16 (вариант). Каталог 2014г.

TILT OIL CYLINDER ASSY 16Y-63-131 V1.0 SD16 (вариант) RIPPER PIPING OUTSIDE 16Y-64-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка

Заводской номер: 16Y-64-02000 Количество на модель: 1
16Y-64-02000
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 16Y-64-01000 Количество на модель: 1
16Y-64-01000
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51235 Количество на модель: 8
01010-51235
8
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51240 Количество на модель: 4
01010-51240
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
7

Номер детали на чертеже:

7

Фланец

Заводской номер: 16Y-64-00001 Количество на модель: 1
16Y-64-00001
1
