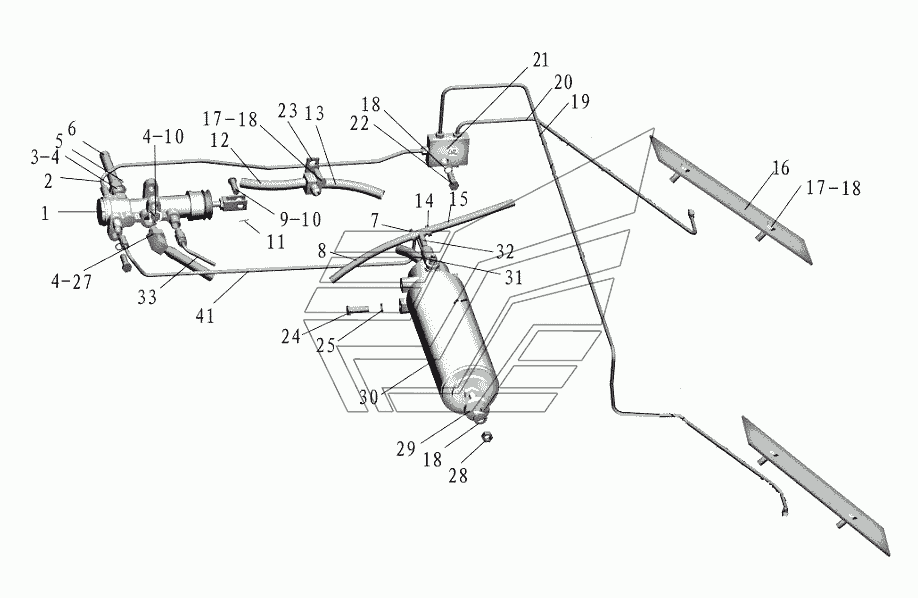

TRAVELING BRAKE PIPING SYSTEM Погрузчик SF50/SF60/SF70. Каталог 2013г.

TRAVELING BRAKE PIPING SYSTEM Погрузчик SF50/SF60/SF70 TOR/CON OIL COOLING SYSTEM Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Brake valve

Заводской номер: 41E-72-01000 Количество на модель: 1
41E-72-01000
1
2

Номер детали на чертеже:

2

Oil tube ass' y

Заводской номер: 418-72C-01000 Количество на модель: 1
418-72C-01000
1
3

Номер детали на чертеже:

3

Joint

Заводской номер: 41E-72-00001 Количество на модель: 1
41E-72-00001
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 07000-12016 Количество на модель: 2
07000-12016
2
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 07280-02323 Количество на модель: 2
07280-02323
2
6

Номер детали на чертеже:

6

Hose

Заводской номер: 07270-41515 Количество на модель: 1
07270-41515
1
7

Номер детали на чертеже:

7

Folder control

Заводской номер: 07280-01110 Количество на модель: 2
07280-01110
2
8

Номер детали на чертеже:

8

Hose

Заводской номер: 07270-20741 Количество на модель: 1
07270-20741
1
9

Номер детали на чертеже:

9

pin

Заводской номер: 04205-11032 Количество на модель: 1
04205-11032
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01641-21016 Количество на модель: 5
01641-21016
5
11

Номер детали на чертеже:

11

pin

Заводской номер: 04050-03018 Количество на модель: 1
04050-03018
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 41E-72-03000 Количество на модель: 1
41E-72-03000
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 07121-00204 Количество на модель: 1
07121-00204
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: 07280-01620 Количество на модель: 2
07280-01620
2
15

Номер детали на чертеже:

15

Hose

Заводской номер: 07270-41018 Количество на модель: 1
07270-41018
1
16

Номер детали на чертеже:

16

Board

Заводской номер: 418-72-00007 Количество на модель: 2
418-72-00007
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
19

Номер детали на чертеже:

19

Oil tube ass' y

Заводской номер: 418-72-01000 Количество на модель: 1
418-72-01000
1
20

Номер детали на чертеже:

20

Oil tube ass' y

Заводской номер: 418-72-02000 Количество на модель: 1
418-72-02000
1
21

Номер детали на чертеже:

21

Joint

Заводской номер: 418-72-00001 Количество на модель: 1
418-72-00001
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
23

Номер детали на чертеже:

23

Joint

Заводской номер: 41E-72-09000 Количество на модель: 1
41E-72-09000
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-50820 Количество на модель: 2
01010-50820
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
26

Номер детали на чертеже:

26

Tube

Заводской номер: 41E-72-10000 Количество на модель: 1
41E-72-10000
1
27

Номер детали на чертеже:

27

Joint

Заводской номер: 41E-72-11000 Количество на модель: 1
41E-72-11000
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 01580-01008 Количество на модель: 1
01580-01008
1
29

Номер детали на чертеже:

29

Rubber pad

Заводской номер: 41E-72-00005 Количество на модель: 1
41E-72-00005
1
30

Номер детали на чертеже:

30

Accumulator

Заводской номер: 418-72C-02000 Количество на модель: 1
418-72C-02000
1
31

Номер детали на чертеже:

31

Joint

Заводской номер: 41E-72-00006 Количество на модель: 1
41E-72-00006
1
32

Номер детали на чертеже:

32

Joint

Заводской номер: 41E-72-16000 Количество на модель: 1
41E-72-16000
1
33

Номер детали на чертеже:

33

Oil tube ass' y

Заводской номер: 41E-72-17000 Количество на модель: 1
41E-72-17000
1
