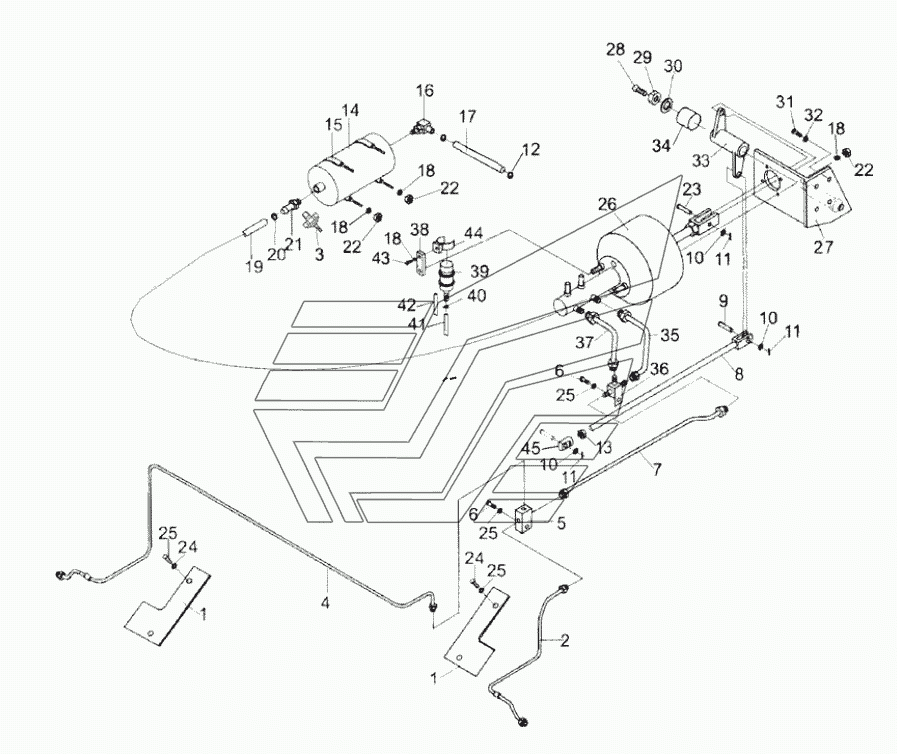

TRAVELING BRAKE PIPING SYSTEM Погрузчик SF50/SF60/SF70. Каталог 2013г.

TILT CYLINDER Погрузчик SF50/SF60/SF70 TRAVELING BRAKE PIPING SYSTEM Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Board

Заводской номер: 418-72-00007 Количество на модель: 2
418-72-00007
2
2

Номер детали на чертеже:

2

Oil tube ass' y

Заводской номер: 418-72-02000 Количество на модель: 1
418-72-02000
1
3

Номер детали на чертеже:

3

Oil tube ass' y

Заводской номер: 418-72-01000 Количество на модель: 1
418-72-01000
1
4

Номер детали на чертеже:

4

Joint

Заводской номер: 418-72-00001 Количество на модель: 1
418-72-00001
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
6

Номер детали на чертеже:

6

Oil tube ass' y

Заводской номер: 418-72-03000 Количество на модель: 1
418-72-03000
1
7

Номер детали на чертеже:

7

Link rod

Заводской номер: 418-72-16000 Количество на модель: 1
418-72-16000
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: 04205-11435 Количество на модель: 1
04205-11435
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01641-21423 Количество на модель: 3
01641-21423
3
10

Номер детали на чертеже:

10

Разводной шплинт

Заводской номер: 04050-14022 Количество на модель: 3
04050-14022
3
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 07280-03223 Количество на модель: 2
07280-03223
2
12

Номер детали на чертеже:

12

nut

Заводской номер: 01580-11613 Количество на модель: 1
01580-11613
1
13

Номер детали на чертеже:

13

Vacuum tank

Заводской номер: 418-72-11000 Количество на модель: 1
418-72-11000
1
14

Номер детали на чертеже:

14

Clip

Заводской номер: 418-72-12000 Количество на модель: 2
418-72-12000
2
15

Номер детали на чертеже:

15

Joint

Заводской номер: 418-72-17000 Количество на модель: 1
418-72-17000
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 418-72-10000 Количество на модель: 1
418-72-10000
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01641-20812 Количество на модель: 9
01641-20812
9
18

Номер детали на чертеже:

18

Hose

Заводской номер: 418-72-09000 Количество на модель: 1
418-72-09000
1
19

Номер детали на чертеже:

19

Clip

Заводской номер: 07280-02023 Количество на модель: 2
07280-02023
2
20

Номер детали на чертеже:

20

Tee joint

Заводской номер: 418-72-00005 Количество на модель: 1
418-72-00005
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 01580-10806 Количество на модель: 8
01580-10806
8
22

Номер детали на чертеже:

22

Pin

Заводской номер: 04205-11426 Количество на модель: 1
04205-11426
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01641-21016 Количество на модель: 6
01641-21016
6
25

Номер детали на чертеже:

25

Vacuum booster

Заводской номер: 418-72-08000 Количество на модель: 1
418-72-08000
1
26

Номер детали на чертеже:

26

Bracket

Заводской номер: 418-72-15000 Количество на модель: 1
418-72-15000
1
27

Номер детали на чертеже:

27

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
28

Номер детали на чертеже:

28

Nut

Заводской номер: 01580-12016 Количество на модель: 1
01580-12016
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01643-32060 Количество на модель: 1
01643-32060
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01641-21223 Количество на модель: 4
01641-21223
4
32

Номер детали на чертеже:

32

Rocker

Заводской номер: 418-72-14000 Количество на модель: 1
418-72-14000
1
33

Номер детали на чертеже:

33

Bushing

Заводской номер: 07177-02525 Количество на модель: 2
07177-02525
2
34

Номер детали на чертеже:

34

Oil tube ass' y

Заводской номер: 418-72-05000 Количество на модель: 1
418-72-05000
1
35

Номер детали на чертеже:

35

Tee joint

Заводской номер: 418-72-00002 Количество на модель: 1
418-72-00002
1
36

Номер детали на чертеже:

36

Oil tube ass' y

Заводской номер: 418-72-04000 Количество на модель: 1
418-72-04000
1
37

Номер детали на чертеже:

37

Bracket

Заводской номер: 418-72-00003 Количество на модель: 1
418-72-00003
1
38

Номер детали на чертеже:

38

Oil tank

Заводской номер: 418-72-06000 Количество на модель: 1
418-72-06000
1
39

Номер детали на чертеже:

39

Хомут

Заводской номер: 07280-01620 Количество на модель: 4
07280-01620
4
40

Номер детали на чертеже:

40

Hose

Заводской номер: 07260-00932 Количество на модель: 1
07260-00932
1
41

Номер детали на чертеже:

41

Hose

Заводской номер: 07260-00936 Количество на модель: 1
07260-00936
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-50816 Количество на модель: 1
01010-50816
1
43

Номер детали на чертеже:

43

Fixed ring

Заводской номер: 418-72-07000 Количество на модель: 1
418-72-07000
1
44

Номер детали на чертеже:

44

Joint

Заводской номер: 418-72-00006 Количество на модель: 1
418-72-00006
1
