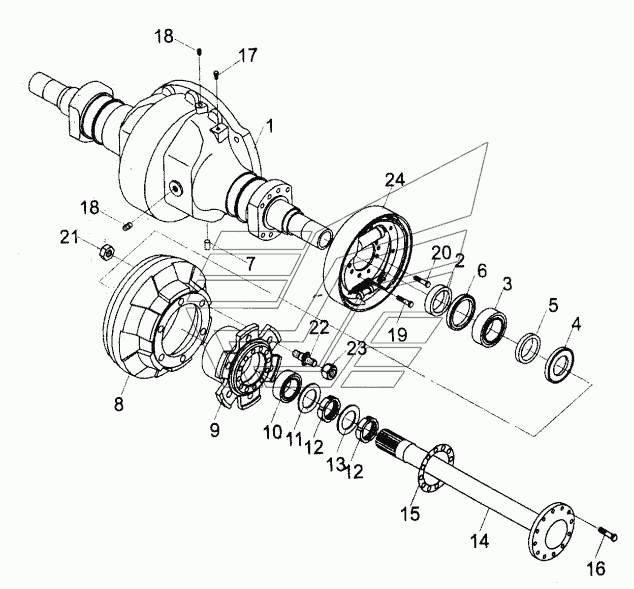

DRIVE AXLE Погрузчик SF30. Каталог 2013г.

FRAME ASSY I-SF30, I-SF30T (C490BPG) Погрузчик SF30 DRIVE AXLE Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drive axle

Заводской номер: 411-18-30000 Количество на модель: 1
411-18-30000
1
1

Номер детали на чертеже:

1

Housing, axle

Заводской номер: A22J3-02021 Количество на модель: 1
A22J3-02021
1
2

Номер детали на чертеже:

2

Retainer, oil seal

Заводской номер: 24453-02121G Количество на модель: 2
24453-02121G
2
3

Номер детали на чертеже:

3

Bearing

Заводской номер: Z-30214 Количество на модель: 2
Z-30214
2
4

Номер детали на чертеже:

4

Retainer

Заводской номер: 22493-00030G Количество на модель: 2
22493-00030G
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 22493-00020G Количество на модель: 2
22493-00020G
2
6

Номер детали на чертеже:

6

Seal, oil

Заводской номер: Z6311-10014 Количество на модель: 2
Z6311-10014
2
8

Номер детали на чертеже:

8

Drum, brake

Заводской номер: 24453-02131 Количество на модель: 2
24453-02131
2
9

Номер детали на чертеже:

9

Hub, front

Заводской номер: 24453-02031G Количество на модель: 2
24453-02031G
2
10

Номер детали на чертеже:

10

oil seal

Заводской номер: 23453-02071 Количество на модель: 2
23453-02071
2
11

Номер детали на чертеже:

11

block ring

Заводской номер: 23453-02091 Количество на модель: 2
23453-02091
2
12

Номер детали на чертеже:

12

Nut

Заводской номер: B4732-00060 Количество на модель: 4
B4732-00060
4
13

Номер детали на чертеже:

13

Washer

Заводской номер: B5512-00060 Количество на модель: 2
B5512-00060
2
14

Номер детали на чертеже:

14

Shaft, drive

Заводской номер: H24N3-02001 Количество на модель: 2
H24N3-02001
2
15

Номер детали на чертеже:

15

Packing

Заводской номер: A22A3-02031 Количество на модель: 2
A22A3-02031
2
16

Номер детали на чертеже:

16

bolt

Заводской номер: 24453-02061 Количество на модель: 24
24453-02061
24
17

Номер детали на чертеже:

17

Breather, air

Заводской номер: 22253-02063b Количество на модель: 1
22253-02063b
1
18

Номер детали на чертеже:

18

Plug

Заводской номер: Plug Количество на модель: 3
Plug
3
19

Номер детали на чертеже:

19

Bolt

Заводской номер: A22A3-02051 Количество на модель: 12
A22A3-02051
12
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 25953-72001 Количество на модель: 4
25953-72001
4
21

Номер детали на чертеже:

21

Nut

Заводской номер: B4223-00020 Количество на модель: 12
B4223-00020
12
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 25303-02102 Количество на модель: 12
25303-02102
12
23

Номер детали на чертеже:

23

Nut

Заводской номер: 23913-02041 Количество на модель: 12
23913-02041
12
24

Номер детали на чертеже:

24

Wheel brake

Заводской номер: REF000567 Количество на модель: 2
REF000567
2
