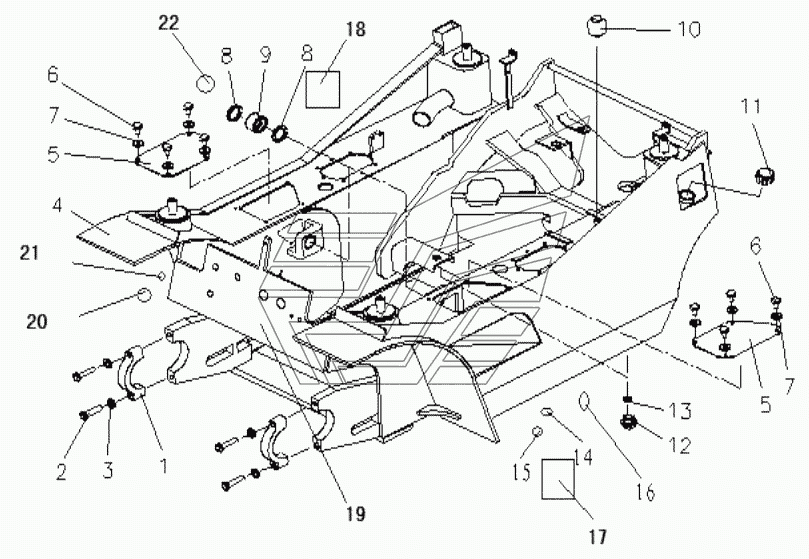

FRAME ASSY I-SF30, I-SF30T (C490BPG) Погрузчик SF30. Каталог 2013г.

FRAME ASSY I-SF30 (К25), I-SF30, I-SF30Y (К25, GQ491GPX SF35Y (K25), SF38T (СА498-97) Погрузчик SF30 DRIVE AXLE Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Frame assy

Заводской номер: 411-30-E0000 Количество на модель:
411-30-E0000
1

Номер детали на чертеже:

1

Cap

Заводской номер: 411-30-00001 Количество на модель: 2
411-30-00001
2
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 01010-51670 Количество на модель: 4
01010-51670
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
4

Номер детали на чертеже:

4

Frame

Заводской номер: 411-30-08000 Количество на модель: 1
411-30-08000
1
5

Номер детали на чертеже:

5

Plate

Заводской номер: 411-30-00002 Количество на модель: 2
411-30-00002
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-50616 Количество на модель: 8
01010-50616
8
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 01643-30623 Количество на модель: 8
01643-30623
8
8

Номер детали на чертеже:

8

Seal, dust

Заводской номер: 07145-00030 Количество на модель: 4
07145-00030
4
9

Номер детали на чертеже:

9

Bushing

Заводской номер: 07143-10302 Количество на модель: 2
07143-10302
2
10

Номер детали на чертеже:

10

Аэратор

Заводской номер: 07030-00252 Количество на модель: 1
07030-00252
1
11

Номер детали на чертеже:

11

Cap

Заводской номер: 411-30-02000 Количество на модель: 1
411-30-02000
1
12

Номер детали на чертеже:

12

Заглушка

Заводской номер: 07044-12412 Количество на модель: 2
07044-12412
2
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 07002-12434 Количество на модель: 2
07002-12434
2
14

Номер детали на чертеже:

14

Screw

Заводской номер: 01220-40812 Количество на модель: 6
01220-40812
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01641-20812 Количество на модель: 6
01641-20812
6
16

Номер детали на чертеже:

16

Magnet

Заводской номер: 411-30-00010 Количество на модель: 2
411-30-00010
2
17

Номер детали на чертеже:

17

Antiskid plate

Заводской номер: 411-30-00008 Количество на модель: 1
411-30-00008
1
18

Номер детали на чертеже:

18

Antiskid plate

Заводской номер: 411-30-00009 Количество на модель: 1
411-30-00009
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 411-30-00003 Количество на модель: 1
411-30-00003
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51650 Количество на модель: 4
01010-51650
4
22

Номер детали на чертеже:

22

Rubber plug

Заводской номер: 411-30-00006 Количество на модель: 1
411-30-00006
1
