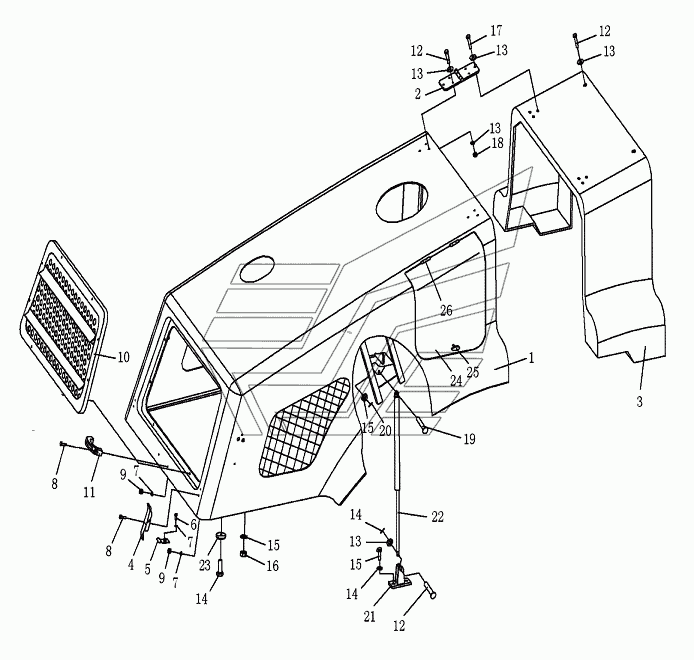

HOOD ASSY Каток SR16. Каталог 2014г.

DRUM ASSEMBLY (2/2) Каток SR16 FRAME, FLOOR PLATE ASSY Каток SR16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine hood

Заводской номер: 254-50-01000 Количество на модель: 1
254-50-01000
1
2

Номер детали на чертеже:

2

Hinge

Заводской номер: 263-50-03000 Количество на модель: 2
263-50-03000
2
3

Номер детали на чертеже:

3

Cover assy

Заводской номер: 254-50-02000 Количество на модель: 1
254-50-02000
1
4

Номер детали на чертеже:

4

Lock

Заводской номер: 263-50-05000 Количество на модель: 2
263-50-05000
2
5

Номер детали на чертеже:

5

Plate

Заводской номер: 263-50-00005 Количество на модель: 2
263-50-00005
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-50612 Количество на модель: 4
01010-50612
4
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 01643-30623 Количество на модель: 10
01643-30623
10
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 01010--50625 Количество на модель: 6
01010--50625
6
9

Номер детали на чертеже:

9

Nut

Заводской номер: 01598-10608 Количество на модель: 6
01598-10608
6
10

Номер детали на чертеже:

10

Grid

Заводской номер: 254-50-01200 Количество на модель: 1
254-50-01200
1
11

Номер детали на чертеже:

11

Knob

Заводской номер: 263-50-07000 Количество на модель: 1
263-50-07000
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-50840 Количество на модель: 16
01010-50840
16
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-30823 Количество на модель: 28
01643-30823
28
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51025 Количество на модель: 6
01010-51025
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-50835 Количество на модель: 6
01010-50835
6
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 01580-10806 Количество на модель: 6
01580-10806
6
19

Номер детали на чертеже:

19

Pin shaft

Заводской номер: 04205-01050 Количество на модель: 4
04205-01050
4
20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: 04050-03036 Количество на модель: 4
04050-03036
4
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 253-50-05000 Количество на модель: 2
253-50-05000
2
22

Номер детали на чертеже:

22

Spring

Заводской номер: 254-50-04000 Количество на модель: 2
254-50-04000
2
23

Номер детали на чертеже:

23

Rubber cushion

Заводской номер: 263-50-00001 Количество на модель: 2
263-50-00001
2
24

Номер детали на чертеже:

24

Door

Заводской номер: 254-50-01002 Количество на модель: 1
254-50-01002
1
25

Номер детали на чертеже:

25

Lock

Заводской номер: 263-50-01300 Количество на модель: 1
263-50-01300
1
26

Номер детали на чертеже:

26

Hinge

Заводской номер: QB/T3874-L=65 Количество на модель: 2
QB/T3874-L=65
2
