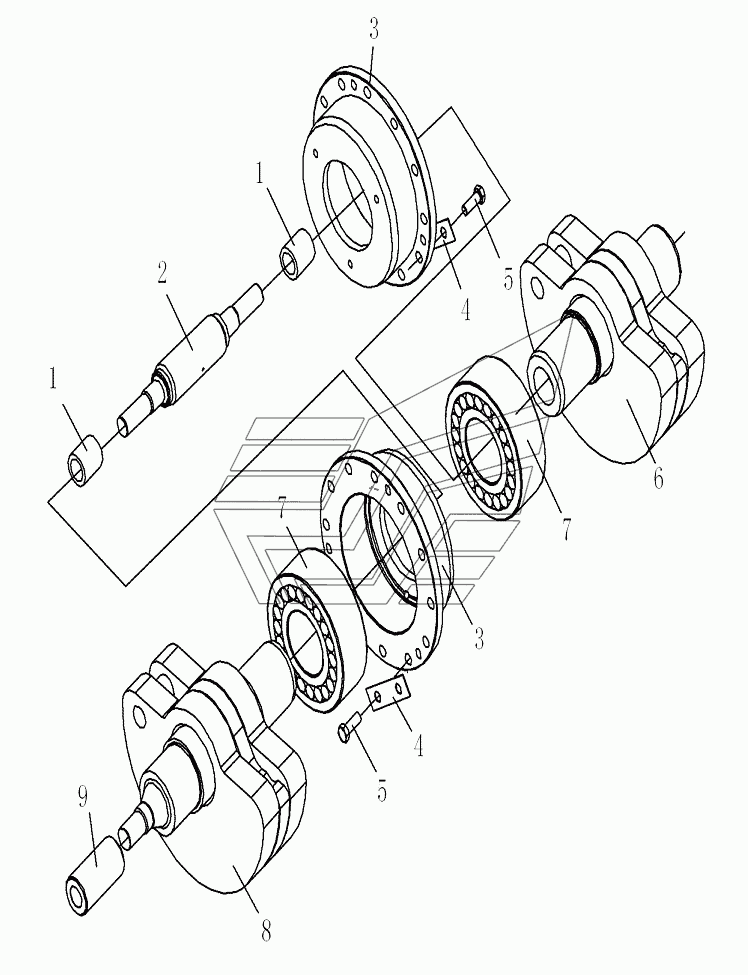

DRUM ASSEMBLY (2/2) Каток SR16. Каталог 2014г.

VIBRATION WHEEL ASSEMBLY Каток SR16 HOOD ASSY Каток SR16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bush

Заводской номер: 263-83-00013 Количество на модель: 2
263-83-00013
2
2

Номер детали на чертеже:

2

Connect shaft

Заводской номер: 263-83-00014 Количество на модель: 1
263-83-00014
1
3

Номер детали на чертеже:

3

In.housing

Заводской номер: 263-83-00012 Количество на модель: 2
263-83-00012
2
4

Номер детали на чертеже:

4

Stop washer

Заводской номер: 263-83-00015 Количество на модель: 12
263-83-00015
12
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01050-51645 Количество на модель: 24
01050-51645
24
6

Номер детали на чертеже:

6

Eccentric shaft right

Заводской номер: 248-83-30000 Количество на модель: 1
248-83-30000
1
7

Номер детали на чертеже:

7

Bearing

Заводской номер: 263-83-60000 Количество на модель: 2
263-83-60000
2
8

Номер детали на чертеже:

8

Eccentric shaft left

Заводской номер: 248-83-20000 Количество на модель: 1
248-83-20000
1
9

Номер детали на чертеже:

9

Spline sleeve

Заводской номер: 263-83-00002 Количество на модель: 1
263-83-00002
1
