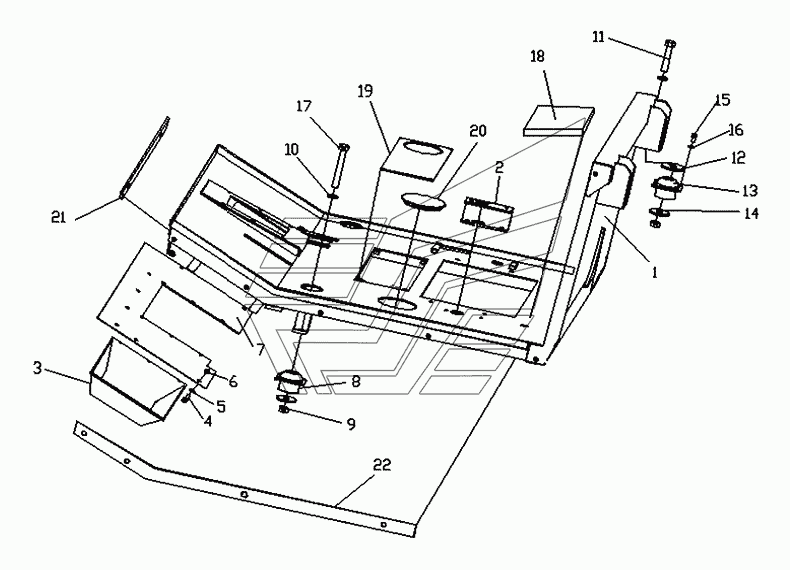

FRAME, FLOOR PLATE ASSY Каток SR14M-2. Каталог 2012г.

HOOD ASSEMBLY Каток SR14M-2 CAB ASSY Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame, floor plate

Заводской номер: 243-51-01000 Количество на модель: 1
243-51-01000
1
2

Номер детали на чертеже:

2

Seat

Заводской номер: 263-51-04000 Количество на модель: 1
263-51-04000
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 243-51-02000 Количество на модель: 1
243-51-02000
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-50820 Количество на модель: 17
01010-50820
17
5

Номер детали на чертеже:

5

washer

Заводской номер: 01643-50823 Количество на модель: 17
01643-50823
17
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01580-10806 Количество на модель: 15
01580-10806
15
7

Номер детали на чертеже:

7

Plate

Заводской номер: 243-51-00001 Количество на модель: 1
243-51-00001
1
8

Номер детали на чертеже:

8

Damper

Заводской номер: 274-56-13000 Количество на модель: 2
274-56-13000
2
9

Номер детали на чертеже:

9

Nut

Заводской номер: 01598-12021 Количество на модель: 4
01598-12021
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-32060 Количество на модель: 4
01643-32060
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01011-52005 Количество на модель: 2
01011-52005
2
12

Номер детали на чертеже:

12

Regulation gasket

Заводской номер: 263-51-00003 Количество на модель: 4
263-51-00003
4
13

Номер детали на чертеже:

13

Damper

Заводской номер: 274-56-12000 Количество на модель: 2
274-56-12000
2
14

Номер детали на чертеже:

14

Regulation gasket

Заводской номер: 263-51-00008 Количество на модель: 4
263-51-00008
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51220 Количество на модель: 16
01010-51220
16
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31232 Количество на модель: 16
01643-31232
16
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01011-52055 Количество на модель: 2
01011-52055
2
18

Номер детали на чертеже:

18

Rubber pad

Заводской номер: 243-51-00002 Количество на модель: 1
243-51-00002
1
19

Номер детали на чертеже:

19

Cover

Заводской номер: 243-51-00005 Количество на модель: 1
243-51-00005
1
20

Номер детали на чертеже:

20

Plug

Заводской номер: 243-51-00006 Количество на модель: 2
243-51-00006
2
21

Номер детали на чертеже:

21

Sponge

Заводской номер: 243-51-00003 Количество на модель: 1
243-51-00003
1
22

Номер детали на чертеже:

22

Sponge

Заводской номер: 243-51-00004 Количество на модель: 2
243-51-00004
2
