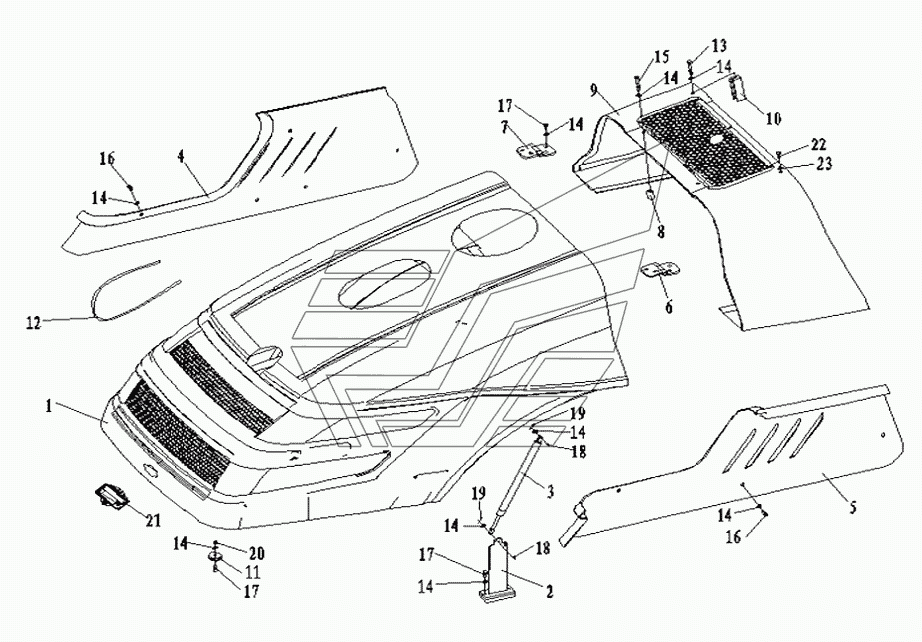

HOOD ASSEMBLY Каток SR14M-2. Каталог 2012г.

DRUM WHEEL Каток SR14M-2 FRAME, FLOOR PLATE ASSY Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine hood

Заводской номер: 243-50-01000 Количество на модель: 1
243-50-01000
1
2

Номер детали на чертеже:

2

Support bracket

Заводской номер: 243-50-02000 Количество на модель: 2
243-50-02000
2
3

Номер детали на чертеже:

3

Spring

Заводской номер: 243-50-03000 Количество на модель: 2
243-50-03000
2
4

Номер детали на чертеже:

4

Left plate

Заводской номер: 243-50-04000 Количество на модель: 1
243-50-04000
1
5

Номер детали на чертеже:

5

Right plate

Заводской номер: 243-50-05000 Количество на модель: 1
243-50-05000
1
6

Номер детали на чертеже:

6

Right hinge

Заводской номер: 243-50-06000 Количество на модель: 1
243-50-06000
1
7

Номер детали на чертеже:

7

Left hinge

Заводской номер: 243-50-07000 Количество на модель: 1
243-50-07000
1
8

Номер детали на чертеже:

8

Tube

Заводской номер: 243-50-00001 Количество на модель: 2
243-50-00001
2
9

Номер детали на чертеже:

9

Cover assy

Заводской номер: 243-50-08000 Количество на модель: 1
243-50-08000
1
10

Номер детали на чертеже:

10

Seat

Заводской номер: 243-50-09000 Количество на модель: 2
243-50-09000
2
11

Номер детали на чертеже:

11

Rubber cushion

Заводской номер: 263-50-00001 Количество на модель: 2
263-50-00001
2
12

Номер детали на чертеже:

12

Rope

Заводской номер: 255-50-00002 Количество на модель: 1
255-50-00002
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01011-51010 Количество на модель: 2
01011-51010
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31032 Количество на модель: 26
01643-31032
26
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51080 Количество на модель: 2
01010-51080
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51020 Количество на модель: 8
01010-51020
8
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51025 Количество на модель: 10
01010-51025
10
18

Номер детали на чертеже:

18

Pin shaft

Заводской номер: 04205-00840 Количество на модель: 4
04205-00840
4
19

Номер детали на чертеже:

19

Pin, spring

Заводской номер: 04052-10833 Количество на модель: 4
04052-10833
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
21

Номер детали на чертеже:

21

Lock

Заводской номер: 243-50-10000 Количество на модель: 1
243-50-10000
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-50816 Количество на модель: 3
01010-50816
3
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01643-30823 Количество на модель: 3
01643-30823
3
