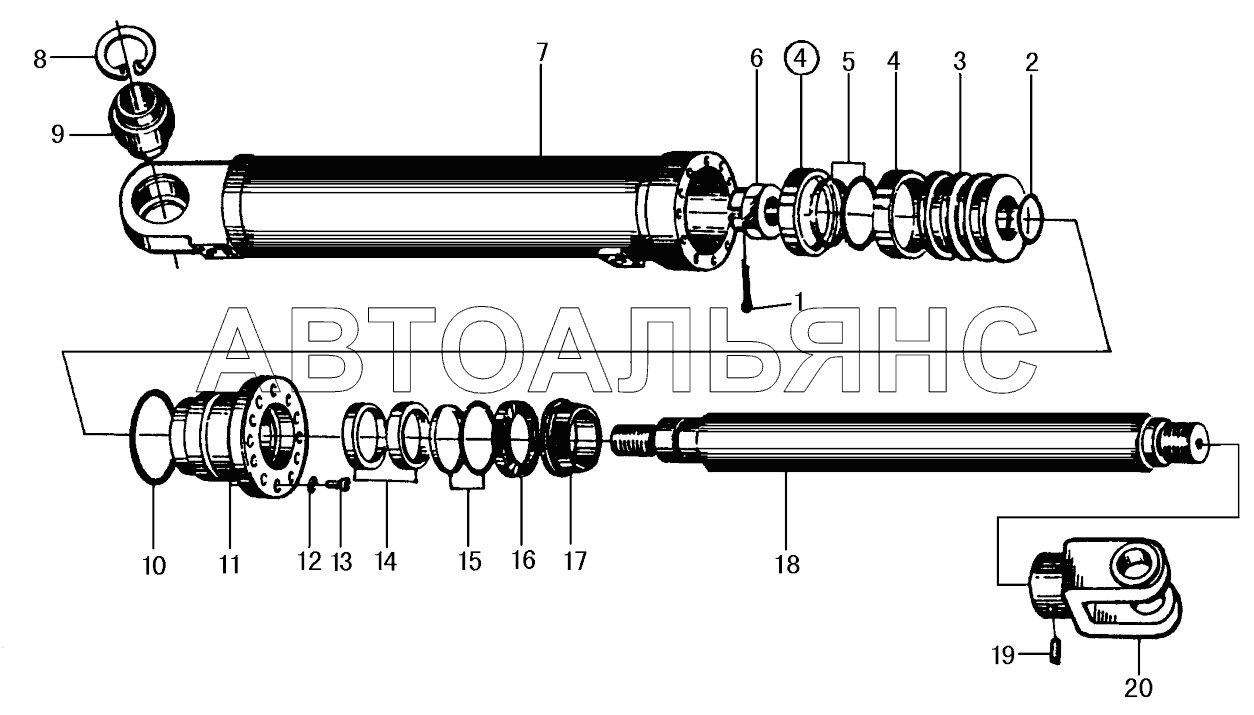

LIFTING CYLINDER ASSEMBLY SEM650B. Каталог 2009г.

WORKING DEVICE HYDRAULIC SYSTEM SEM650B TILTING CYLINDER SEM650B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Split pin

Заводской номер: SPLIT PIN Количество на модель: 1
SPLIT PIN
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: O-RING Количество на модель: 1
O-RING
1
3

Номер детали на чертеже:

3

Piston

Заводской номер: PISTON Количество на модель: 1
PISTON
1
4

Номер детали на чертеже:

4

Support ring

Заводской номер: SUPPORT RING Количество на модель: 2
SUPPORT RING
2
5

Номер детали на чертеже:

5

Glyd ring

Заводской номер: GLYD RING Количество на модель: 1
GLYD RING
1
6

Номер детали на чертеже:

6

Slot nut

Заводской номер: SLOT NUT Количество на модель: 1
SLOT NUT
1
7

Номер детали на чертеже:

7

Cylinder block

Заводской номер: CYLINDER BLOCK Количество на модель: 1
CYLINDER BLOCK
1
8

Номер детали на чертеже:

8

Snap ring

Заводской номер: SNAP RING Количество на модель: 2
SNAP RING
2
9

Номер детали на чертеже:

9

Joint earing

Заводской номер: B120527049 Количество на модель: 1
B120527049
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: O-RING Количество на модель: 1
O-RING
1
11

Номер детали на чертеже:

11

Guide sleeve

Заводской номер: GUIDE SLEEVE Количество на модель: 1
GUIDE SLEEVE
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: WASHER Количество на модель: 12
WASHER
12
13

Номер детали на чертеже:

13

Bolt

Заводской номер: BOLT Количество на модель: 12
BOLT
12
14

Номер детали на чертеже:

14

Support ring

Заводской номер: SUPPORT RING Количество на модель: 2
SUPPORT RING
2
15

Номер детали на чертеже:

15

Step seal

Заводской номер: STEP SEAL Количество на модель: 1
STEP SEAL
1
16

Номер детали на чертеже:

16

Parker ring

Заводской номер: PARKER RING Количество на модель: 1
PARKER RING
1
17

Номер детали на чертеже:

17

Dust ring

Заводской номер: DUST RING Количество на модель: 1
DUST RING
1
18

Номер детали на чертеже:

18

Piston rod

Заводской номер: PISTON ROD Количество на модель: 1
PISTON ROD
1
19

Номер детали на чертеже:

19

Screw

Заводской номер: B010410835 Количество на модель: 1
B010410835
1
20

Номер детали на чертеже:

20

Ear ring

Заводской номер: EAR RING Количество на модель: 1
EAR RING
1
