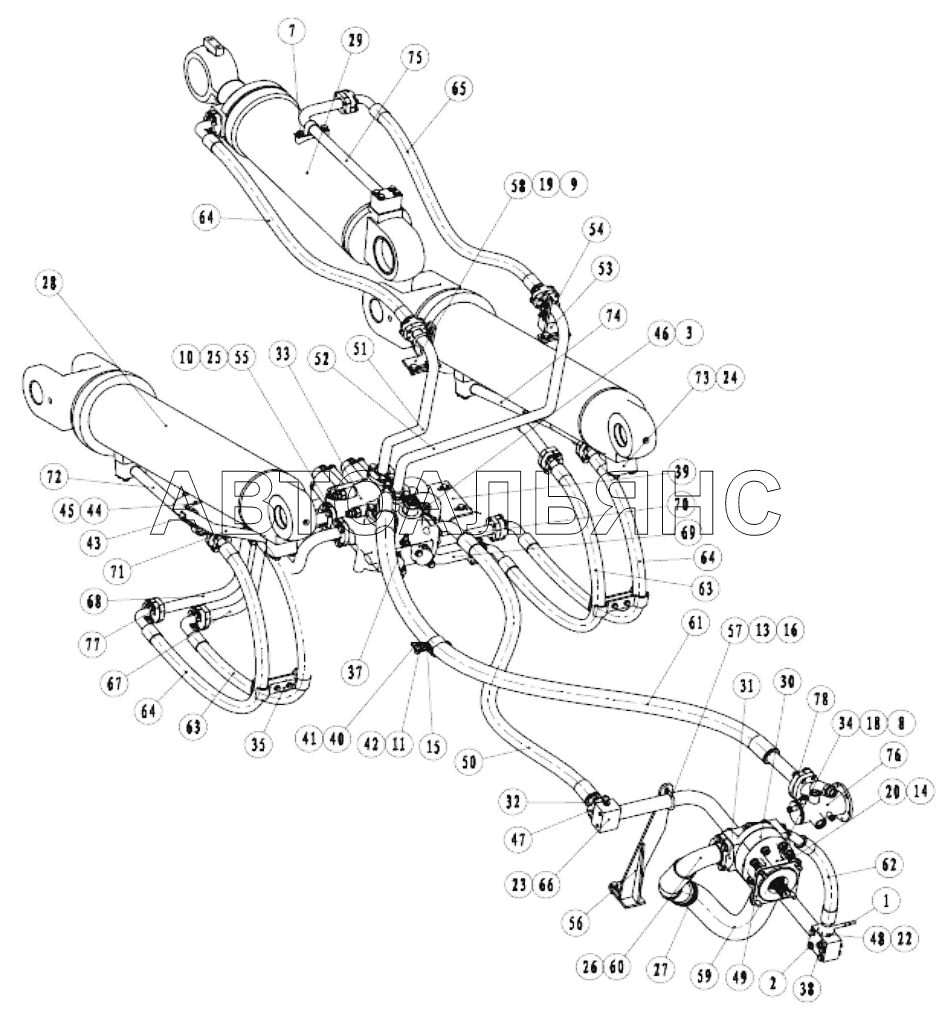

WORKING DEVICE HYDRAULIC SYSTEM SEM650B. Каталог 2009г.

STEERING CYLINDER ASSEMBLY SEM650B LIFTING CYLINDER ASSEMBLY SEM650B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: B040810020 Количество на модель: 1
B040810020
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: B040811065 Количество на модель: 23
B040811065
23
3

Номер детали на чертеже:

3

Bolt

Заводской номер: B040811250 Количество на модель: 1
B040811250
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: B040911020 Количество на модель: 6
B040911020
6
8

Номер детали на чертеже:

8

Bolt

Заводской номер: B040911030 Количество на модель: 66
B040911030
66
9

Номер детали на чертеже:

9

Bolt

Заводской номер: B040911225 Количество на модель: 4
B040911225
4
10

Номер детали на чертеже:

10

Bolt

Заводской номер: B040911235 Количество на модель: 34
B040911235
34
14

Номер детали на чертеже:

14

Nut

Заводской номер: B050331211 Количество на модель: 6
B050331211
6
15

Номер детали на чертеже:

15

Washer

Заводской номер: B060310601 Количество на модель: 2
B060310601
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: B060330802 Количество на модель: 6
B060330802
6
18

Номер детали на чертеже:

18

Washer

Заводской номер: B060461002 Количество на модель: 96
B060461002
96
19

Номер детали на чертеже:

19

Washer

Заводской номер: B060461203 Количество на модель: 44
B060461203
44
20

Номер детали на чертеже:

20

Stud

Заводской номер: B100111235 Количество на модель: 2
B100111235
2
21

Номер детали на чертеже:

21

O- ring

Заводской номер: B160120112 Количество на модель: 1
B160120112
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: B160130300 Количество на модель: 1
B160130300
1
23

Номер детали на чертеже:

23

O-ring

Заводской номер: B160130329 Количество на модель: 3
B160130329
3
24

Номер детали на чертеже:

24

O- ring

Заводской номер: B160130335 Количество на модель: 5
B160130335
5
25

Номер детали на чертеже:

25

O-ring

Заводской номер: B160130375 Количество на модель: 4
B160130375
4
26

Номер детали на чертеже:

26

O-ring

Заводской номер: B160130560 Количество на модель: 1
B160130560
1
27

Номер детали на чертеже:

27

Clip

Заводской номер: B190120800 Количество на модель: 4
B190120800
4
28

Номер детали на чертеже:

28

Lift cylinder

Заводской номер: W051500002 Количество на модель: 2
W051500002
2
29

Номер детали на чертеже:

29

Tilt cylinder

Заводской номер: W054300000B Количество на модель: 1
W054300000B
1
30

Номер детали на чертеже:

30

Implement cylinder

Заводской номер: W066900000B Количество на модель: 1
W066900000B
1
31

Номер детали на чертеже:

31

Split flange

Заводской номер: W150000290A Количество на модель: 1
W150000290A
1
32

Номер детали на чертеже:

32

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
33

Номер детали на чертеже:

33

Working valve

Заводской номер: W271100000B Количество на модель: 1
W271100000B
1
34

Номер детали на чертеже:

34

Split flange

Заводской номер: Z520180060 Количество на модель: 1
Z520180060
1
35

Номер детали на чертеже:

35

Clip

Заводской номер: Z520190070 Количество на модель: 4
Z520190070
4
37

Номер детали на чертеже:

37

Bolt

Заводской номер: Z520520490 Количество на модель: 2
Z520520490
2
38

Номер детали на чертеже:

38

Connetion fitting

Заводской номер: Z520520920 Количество на модель: 1
Z520520920
1
39

Номер детали на чертеже:

39

Plate

Заводской номер: Z520521760 Количество на модель: 1
Z520521760
1
40

Номер детали на чертеже:

40

Clip

Заводской номер: Z520522600 Количество на модель: 1
Z520522600
1
41

Номер детали на чертеже:

41

Clip

Заводской номер: Z520522500 Количество на модель: 1
Z520522500
1
42

Номер детали на чертеже:

42

Pin

Заводской номер: Z520522600 Количество на модель: 1
Z520522600
1
43

Номер детали на чертеже:

43

Clip

Заводской номер: Z520522610 Количество на модель: 4
Z520522610
4
44

Номер детали на чертеже:

44

Upper clip

Заводской номер: Z5205226200 Количество на модель: 2
Z5205226200
2
45

Номер детали на чертеже:

45

Lower clip

Заводской номер: Z5205226300 Количество на модель: 2
Z5205226300
2
46

Номер детали на чертеже:

46

Clip

Заводской номер: Z5205229100 Количество на модель: 1
Z5205229100
1
47

Номер детали на чертеже:

47

Split flange

Заводской номер: Z5301905900 Количество на модель: 1
Z5301905900
1
48

Номер детали на чертеже:

48

Connection fitting

Заводской номер: Z5A20001600 Количество на модель: 1
Z5A20001600
1
49

Номер детали на чертеже:

49

Gasket

Заводской номер: Z5A20202700 Количество на модель: 1
Z5A20202700
1
50

Номер детали на чертеже:

50

High pressure hose assembly

Заводской номер: Z5B01900100 Количество на модель: 1
Z5B01900100
1
51

Номер детали на чертеже:

51

Working valve left tilt tube

Заводской номер: Z5B01900300 Количество на модель: 1
Z5B01900300
1
52

Номер детали на чертеже:

52

Working valve right tilt tube

Заводской номер: Z5B01900600 Количество на модель: 1
Z5B01900600
1
53

Номер детали на чертеже:

53

Bracket

Заводской номер: Z5B01900800 Количество на модель: 1
Z5B01900800
1
54

Номер детали на чертеже:

54

U bolt

Заводской номер: Z5B01900900 Количество на модель: 2
Z5B01900900
2
55

Номер детали на чертеже:

55

Split flange

Заводской номер: Z5B01901000 Количество на модель: 4
Z5B01901000
4
56

Номер детали на чертеже:

56

Tube bracket

Заводской номер: Z5B019011 Количество на модель: 1
Z5B019011
1
57

Номер детали на чертеже:

57

U bolt

Заводской номер: Z5B019015 Количество на модель: 1
Z5B019015
1
58

Номер детали на чертеже:

58

Bracket

Заводской номер: Z5B019016 Количество на модель: 1
Z5B019016
1
59

Номер детали на чертеже:

59

Implement pump suction hose

Заводской номер: Z5B20000100 Количество на модель: 1
Z5B20000100
1
60

Номер детали на чертеже:

60

Implement pump sucting adapter

Заводской номер: Z5B20000200 Количество на модель: 1
Z5B20000200
1
61

Номер детали на чертеже:

61

High pressure hose assembly

Заводской номер: Z5B20000900 Количество на модель: 1
Z5B20000900
1
62

Номер детали на чертеже:

62

High pressure hose assembly

Заводской номер: Z5B20001100 Количество на модель: 1
Z5B20001100
1
63

Номер детали на чертеже:

63

High pressure hose assembly

Заводской номер: Z5B20001300 Количество на модель: 2
Z5B20001300
2
64

Номер детали на чертеже:

64

High pressure hose assembly

Заводской номер: Z5B20001500 Количество на модель: 3
Z5B20001500
3
65

Номер детали на чертеже:

65

High pressure hose assembly

Заводской номер: Z5B20002100 Количество на модель: 1
Z5B20002100
1
66

Номер детали на чертеже:

66

Tube assembly

Заводской номер: Z5B20003200 Количество на модель: 1
Z5B20003200
1
67

Номер детали на чертеже:

67

Implement vlave big chamber joint tube

Заводской номер: Z5B20003400 Количество на модель: 1
Z5B20003400
1
68

Номер детали на чертеже:

68

Implement vlave small chamber joint tube

Заводской номер: Z5B20004200 Количество на модель: 1
Z5B20004200
1
69

Номер детали на чертеже:

69

Joint tube i

Заводской номер: Z5B20004700 Количество на модель: 1
Z5B20004700
1
70

Номер детали на чертеже:

70

Joint tube ii

Заводской номер: Z5B20004900 Количество на модель: 1
Z5B20004900
1
71

Номер детали на чертеже:

71

Left lift cylinder big chamber joint tube

Заводской номер: Z5B20005100 Количество на модель: 1
Z5B20005100
1
72

Номер детали на чертеже:

72

Left lift cylinder small chamber joint tube

Заводской номер: Z5B20005400 Количество на модель: 1
Z5B20005400
1
73

Номер детали на чертеже:

73

Right lift cylinder big chamber joint tube

Заводской номер: Z5B20005600 Количество на модель: 1
Z5B20005600
1
74

Номер детали на чертеже:

74

Right lift cylinder small chamber joint tube

Заводской номер: Z5B20005800 Количество на модель: 1
Z5B20005800
1
75

Номер детали на чертеже:

75

Tilt cylinder big chamber joint tube

Заводской номер: Z5B20006400 Количество на модель: 1
Z5B20006400
1
76

Номер детали на чертеже:

76

Hydraulic fuel return fitting assembly

Заводской номер: Z5B20006700 Количество на модель: 1
Z5B20006700
1
77

Номер детали на чертеже:

77

Split flange

Заводской номер: Z610200060 Количество на модель: 14
Z610200060
14
78

Номер детали на чертеже:

78

Split flange

Заводской номер: Z610200090 Количество на модель: 3
Z610200090
3
