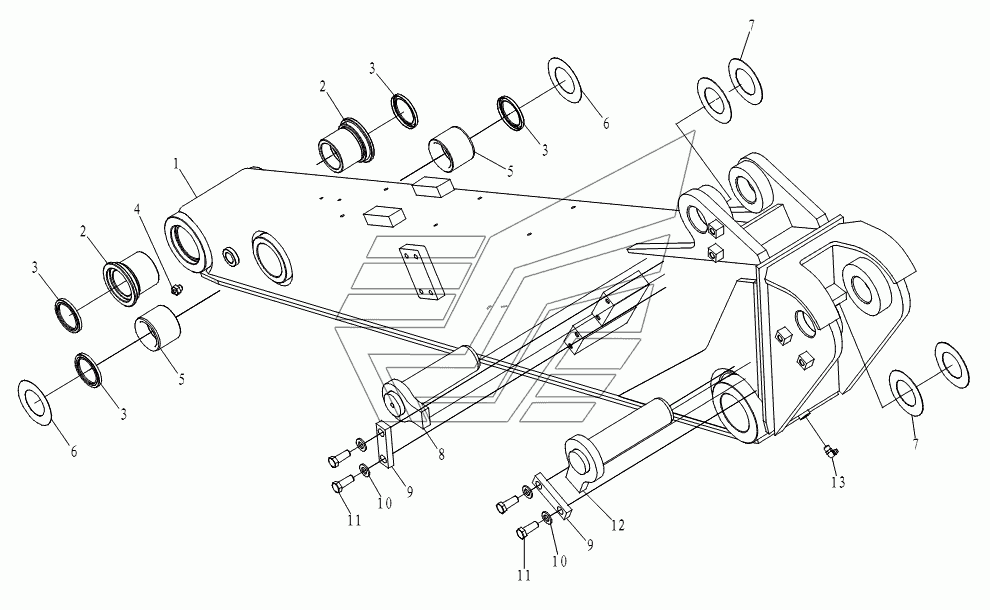

ARM MODULE LGB680. Каталог 2007г.

BACKHOE BOOM MODULE LGB680 LINK MODULE LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ARM

Заводской номер: 2617000303 Количество на модель: 1
2617000303
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 2617000010 Количество на модель: 2
2617000010
2
3

Номер детали на чертеже:

3

SEALING WASHER VAY50X65X6

Заводской номер: 4190000124 Количество на модель: 4
4190000124
4
4

Номер детали на чертеже:

4

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 1
4030000065
1
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 2617000009 Количество на модель: 2
2617000009
2
6

Номер детали на чертеже:

6

SPACER

Заводской номер: 2617000008 Количество на модель: 2
2617000008
2
7

Номер детали на чертеже:

7

SPACER GB303-50x90x1

Заводской номер: 4043000032 Количество на модель: 4
4043000032
4
8

Номер детали на чертеже:

8

PIN

Заводской номер: 2617000030 Количество на модель: 1
2617000030
1
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 2617000003 Количество на модель: 2
2617000003
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000168 Количество на модель: 4
4015000168
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 4011000089 Количество на модель: 4
4011000089
4
12

Номер детали на чертеже:

12

PIN

Заводской номер: 2617000304 Количество на модель: 1
2617000304
1
13

Номер детали на чертеже:

13

GREASE NIPPLE

Заводской номер: 4030000199 Количество на модель: 1
4030000199
1
