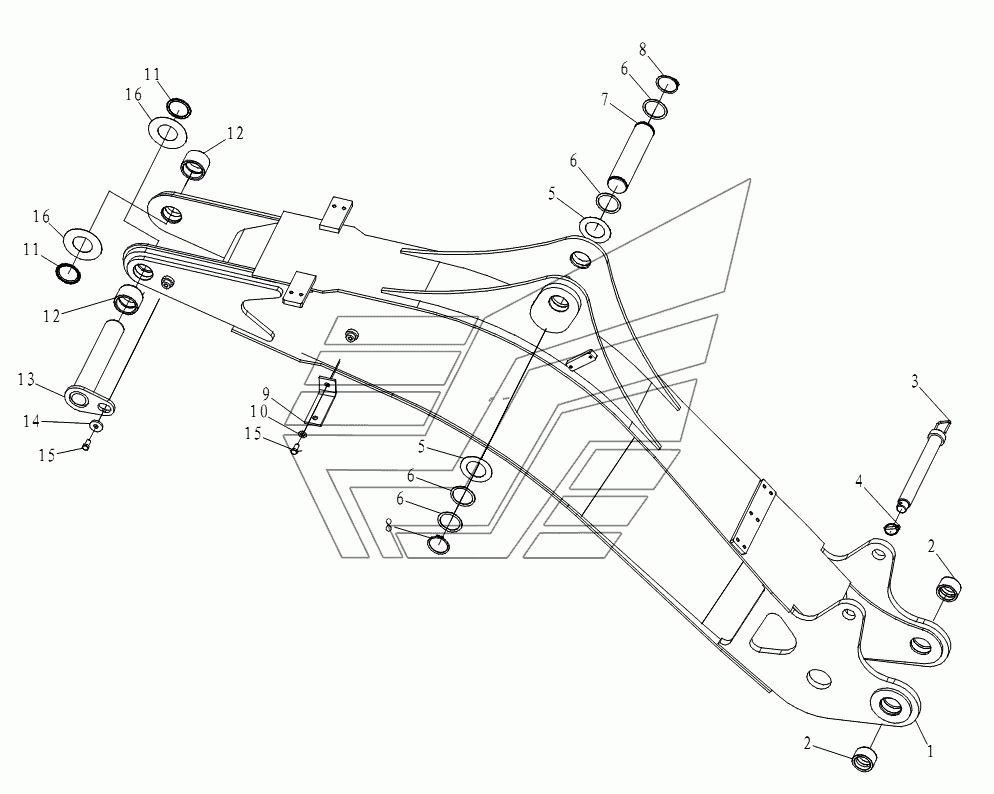

BACKHOE BOOM MODULE LGB680. Каталог 2007г.

BUCKET MODULE LGB680 ARM MODULE LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOOM

Заводской номер: 2617000302 Количество на модель: 1
2617000302
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 2617000308 Количество на модель: 2
2617000308
2
3

Номер детали на чертеже:

3

REVOLVING BLOCK PIN

Заводской номер: 2617000355 Количество на модель: 1
2617000355
1
4

Номер детали на чертеже:

4

SPACER RING

Заводской номер: 2716000024 Количество на модель: 1
2716000024
1
5

Номер детали на чертеже:

5

SPACER

Заводской номер: 4043000125 Количество на модель: 2
4043000125
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 2617000307 Количество на модель: 4
2617000307
4
7

Номер детали на чертеже:

7

SHAFT

Заводской номер: 2617000306 Количество на модель: 1
2617000306
1
8

Номер детали на чертеже:

8

SNAP RING GB894.1-60-65Mn

Заводской номер: 4015000155 Количество на модель: 2
4015000155
2
9

Номер детали на чертеже:

9

LAMP FRAME

Заводской номер: 2617000018 Количество на модель: 1
2617000018
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000168 Количество на модель: 1
4015000168
1
11

Номер детали на чертеже:

11

SEALING WASHER VAY60X75X4

Заводской номер: 4190000117 Количество на модель: 2
4190000117
2
12

Номер детали на чертеже:

12

BUSHING

Заводской номер: 2617000020 Количество на модель: 2
2617000020
2
13

Номер детали на чертеже:

13

PIN LGB301-40X65X115-40Cr

Заводской номер: 4043000288 Количество на модель: 1
4043000288
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 4040000001 Количество на модель: 1
4040000001
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 4011000197 Количество на модель: 2
4011000197
2
16

Номер детали на чертеже:

16

SPACER

Заводской номер: 4043000151 Количество на модель: 2
4043000151
2
