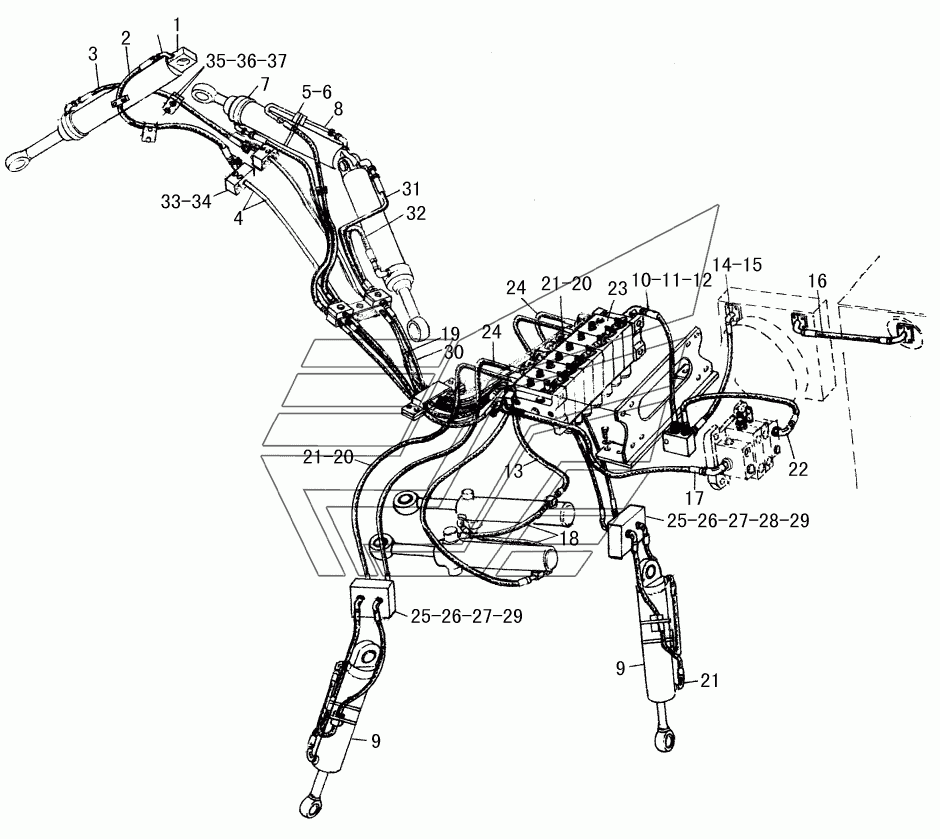

BACKHOE HYDRAULIC SYSTEM (I) LGB680. Каталог 2007г.

LOADER OPERATION MECHANISM LGB680 BACKHOE HYDRAULIC SYSTEM (II) LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

B0CKH0E CYLINDERHSGF-100X55X709-1096

Заводской номер: 4120000931 Количество на модель: 1
4120000931
1
2

Номер детали на чертеже:

2

TUBELGB127-410132

Заводской номер: 4041000973 Количество на модель: 1
4041000973
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 4041000972 Количество на модель: 1
4041000972
1
4

Номер детали на чертеже:

4

OILPIPE ASSY

Заводской номер: 2613000139 Количество на модель: 1
2613000139
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 2613000109 Количество на модель: 1
2613000109
1
6

Номер детали на чертеже:

6

CLAMP d170

Заводской номер: 4017000003 Количество на модель: 1
4017000003
1
7

Номер детали на чертеже:

7

CROWD CYLINDERHSGF-125X63X623-979

Заводской номер: 4120000933 Количество на модель: 1
4120000933
1
8

Номер детали на чертеже:

8

C0NNECT0RLGB120-03030

Заводской номер: 2613000110 Количество на модель: 1
2613000110
1
9

Номер детали на чертеже:

9

STABLZER CYLINDER

Заводской номер: 4120000934 Количество на модель: 2
4120000934
2
10

Номер детали на чертеже:

10

CONNECTOR

Заводской номер: 4041000582 Количество на модель: 7
4041000582
7
11

Номер детали на чертеже:

11

CONNECTOR

Заводской номер: 2613000114 Количество на модель: 1
2613000114
1
12

Номер детали на чертеже:

12

TUBELGB128-012090

Заводской номер: 4041000980 Количество на модель: 1
4041000980
1
13

Номер детали на чертеже:

13

INLET TUBE B0T0M END OF R SWING CYLINDER

Заводской номер: 2613000148 Количество на модель: 1
2613000148
1
14

Номер детали на чертеже:

14

OIL BOARD

Заводской номер: 2613000120 Количество на модель: 1
2613000120
1
15

Номер детали на чертеже:

15

INLET TUBE FROM RADIATOR

Заводской номер: 2616000111 Количество на модель: 1
2616000111
1
16

Номер детали на чертеже:

16

TUBELGB162-012090

Заводской номер: 4041000984 Количество на модель: 1
4041000984
1
17

Номер детали на чертеже:

17

TUBELGB128-010058

Заводской номер: 4041000982 Количество на модель: 1
4041000982
1
18

Номер детали на чертеже:

18

TUBELGB127-403053

Заводской номер: 4041000967 Количество на модель: 2
4041000967
2
19

Номер детали на чертеже:

19

TUBELGB127-410198

Заводской номер: 4041000977 Количество на модель: 3
4041000977
3
20

Номер детали на чертеже:

20

CONNECTOR

Заводской номер: 2613000113 Количество на модель: 6
2613000113
6
21

Номер детали на чертеже:

21

TUBELGB128-003044

Заводской номер: 4041000978 Количество на модель: 2
4041000978
2
22

Номер детали на чертеже:

22

C0NNECT0RLGB120-03030

Заводской номер: 4041000106 Количество на модель: 1
4041000106
1
23

Номер детали на чертеже:

23

BACKHOE VALVE

Заводской номер: 4120001742 Количество на модель: 1
4120001742
1
24

Номер детали на чертеже:

24

TUBELGB128-003042

Заводской номер: 4041000979 Количество на модель: 2
4041000979
2
25

Номер детали на чертеже:

25

CONNECTOR

Заводской номер: 2613000128 Количество на модель: 8
2613000128
8
26

Номер детали на чертеже:

26

TUBELGB128-403108

Заводской номер: 4041000969 Количество на модель: 2
4041000969
2
27

Номер детали на чертеже:

27

HYDRANLK LOCK

Заводской номер: 4120001324 Количество на модель: 2
4120001324
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 4011000481 Количество на модель: 8
4011000481
8
29

Номер детали на чертеже:

29

TUBELGB128-403091

Заводской номер: 4041000968 Количество на модель: 2
4041000968
2
30

Номер детали на чертеже:

30

TUBELGB128-410210

Заводской номер: 4041000976 Количество на модель: 3
4041000976
3
31

Номер детали на чертеже:

31

TUBELGB128-410098

Заводской номер: 4041000974 Количество на модель: 1
4041000974
1
32

Номер детали на чертеже:

32

TUBELGB127-410092

Заводской номер: 4041000975 Количество на модель: 1
4041000975
1
33

Номер детали на чертеже:

33

HOSE CLAMP

Заводской номер: 2613000134 Количество на модель: 2
2613000134
2
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 4011000164 Количество на модель: 4
4011000164
4
35

Номер детали на чертеже:

35

SET PLATE

Заводской номер: 2613000108 Количество на модель: 2
2613000108
2
36

Номер детали на чертеже:

36

RYBBER CLIP

Заводской номер: 2613000107 Количество на модель: 4
2613000107
4
37

Номер детали на чертеже:

37

BOLT GB16674-M8X55EpZn-8.8

Заводской номер: 4011003000 Количество на модель: 6
4011003000
6
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 4011000461 Количество на модель: 2
4011000461
2
39

Номер детали на чертеже:

39

OILPIPE ASSY

Заводской номер: 2613000144 Количество на модель: 1
2613000144
1
40

Номер детали на чертеже:

40

HOSE CLAMP

Заводской номер: 2613000137 Количество на модель: 1
2613000137
1
41

Номер детали на чертеже:

41

SET PLATE

Заводской номер: 2613000136 Количество на модель: 1
2613000136
1
42

Номер детали на чертеже:

42

HOSE CLAMP

Заводской номер: 2613000138 Количество на модель: 2
2613000138
2
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 4011000476 Количество на модель: 4
4011000476
4
44

Номер детали на чертеже:

44

CONNECTOR

Заводской номер: 2613000135 Количество на модель: 4
2613000135
4
45

Номер детали на чертеже:

45

RYBBER CLIP

Заводской номер: 2613000132 Количество на модель: 2
2613000132
2
46

Номер детали на чертеже:

46

SET PLATE

Заводской номер: 2613000133 Количество на модель: 1
2613000133
1
47

Номер детали на чертеже:

47

TUBELGB128-410175

Заводской номер: 4041000983 Количество на модель: 1
4041000983
1
48

Номер детали на чертеже:

48

TUBELGB127-410155

Заводской номер: 4041000970 Количество на модель: 1
4041000970
1
49

Номер детали на чертеже:

49

CYLINDERHSGF-125X63X849-1208

Заводской номер: 4120000935 Количество на модель: 1
4120000935
1
50

Номер детали на чертеже:

50

SWING CYLINDERHSGL-90X50X250-258

Заводской номер: 4120000936 Количество на модель: 2
4120000936
2
51

Номер детали на чертеже:

51

SET PLATE

Заводской номер: 2613000129 Количество на модель: 1
2613000129
1
