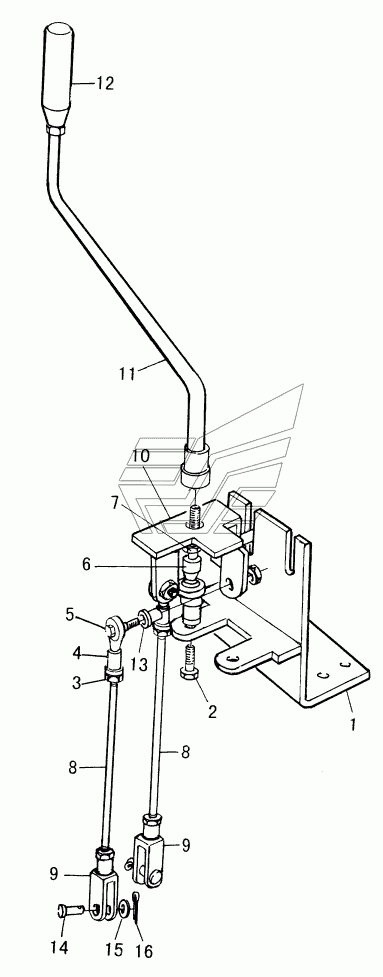

LOADER OPERATION MECHANISM LGB680. Каталог 2007г.

TILT CYLINDER LGB680 BACKHOE HYDRAULIC SYSTEM (I) LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING FRAME

Заводской номер: 2612000102 Количество на модель: 1
2612000102
1
2

Номер детали на чертеже:

2

BOLT GB5786-M18X1.5X30EpZn-8.8

Заводской номер: 4011000508 Количество на модель: 1
4011000508
1
3

Номер детали на чертеже:

3

NUT

Заводской номер: 4013000007 Количество на модель: 6
4013000007
6
4

Номер детали на чертеже:

4

BEARING GB4222-SIJK/10C

Заводской номер: 4021000048 Количество на модель: 2
4021000048
2
5

Номер детали на чертеже:

5

BILT

Заводской номер: 2612000105 Количество на модель: 2
2612000105
2
6

Номер детали на чертеже:

6

BEARING JB5306-SQZ18-RS/K

Заводской номер: 4021000049 Количество на модель: 1
4021000049
1
7

Номер детали на чертеже:

7

NUT

Заводской номер: 4013000136 Количество на модель: 1
4013000136
1
8

Номер детали на чертеже:

8

LINK ROD

Заводской номер: 2612000106 Количество на модель: 2
2612000106
2
9

Номер детали на чертеже:

9

YOKE

Заводской номер: 2612000107 Количество на модель: 2
2612000107
2
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 2612000108 Количество на модель: 1
2612000108
1
11

Номер детали на чертеже:

11

CONTROL LEVER

Заводской номер: 2612000114 Количество на модель: 1
2612000114
1
12

Номер детали на чертеже:

12

CONTROL HANDLE

Заводской номер: 2612000118 Количество на модель: 1
2612000118
1
13

Номер детали на чертеже:

13

SLEEVE

Заводской номер: SLEEVE Количество на модель: 1
SLEEVE
1
14

Номер детали на чертеже:

14

PIN

Заводской номер: 4016000143 Количество на модель: 2
4016000143
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 4015000072 Количество на модель: 2
4015000072
2
16

Номер детали на чертеже:

16

PIN

Заводской номер: 4016000183 Количество на модель: 2
4016000183
2
