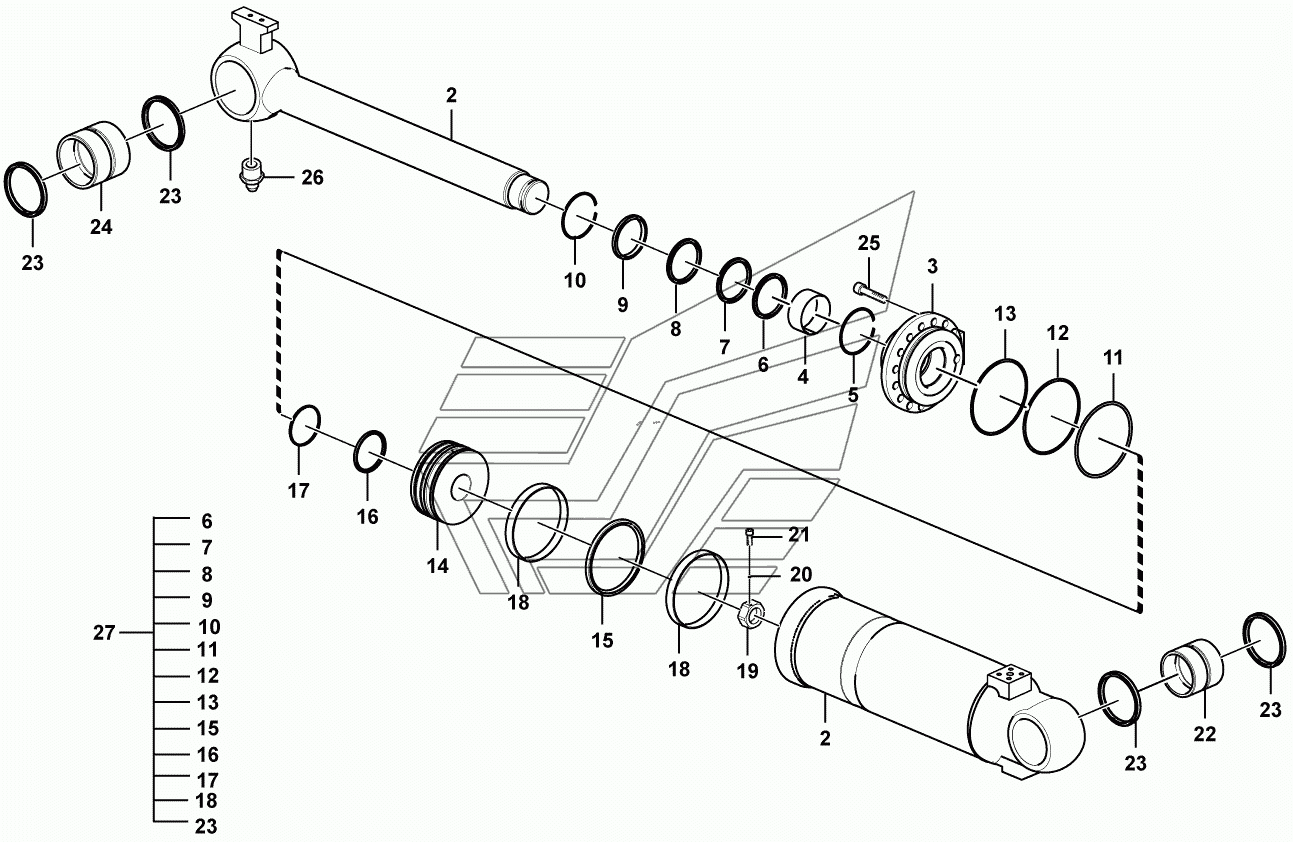

(3713CH) Tilt cylinder LG952N. Каталог 2016г.

Tilt cylinder system LG952N Linkage system LG952N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder tube

Заводской номер: 4120006998001 Количество на модель: 1
4120006998001
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120005980002 Количество на модель: 1
4120005980002
1
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 4120005980010 Количество на модель: 1
4120005980010
1
5

Номер детали на чертеже:

5

Retaining ring

Заводской номер: 4120005980008 Количество на модель: 1
4120005980008
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 4120005999004 Количество на модель: 1
4120005999004
1
7

Номер детали на чертеже:

7

Sealing ring

Заводской номер: 4120005999005 Количество на модель: 1
4120005999005
1
8

Номер детали на чертеже:

8

Retaining ring

Заводской номер: 4120005999006 Количество на модель: 1
4120005999006
1
9

Номер детали на чертеже:

9

Sealing ring

Заводской номер: 4120005999007 Количество на модель: 1
4120005999007
1
10

Номер детали на чертеже:

10

Retaining ring

Заводской номер: 4120005980009 Количество на модель: 1
4120005980009
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 4120005998008 Количество на модель: 1
4120005998008
1
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 4120005998009 Количество на модель: 1
4120005998009
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4120005998010 Количество на модель: 1
4120005998010
1
14

Номер детали на чертеже:

14

Piston

Заводской номер: 4120006998002 Количество на модель: 1
4120006998002
1
15

Номер детали на чертеже:

15

Sealing ring

Заводской номер: 4120005998012 Количество на модель: 1
4120005998012
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 4120005999013 Количество на модель: 1
4120005999013
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 4120005999014 Количество на модель: 1
4120005999014
1
18

Номер детали на чертеже:

18

Sealing ring

Заводской номер: 4120005998015 Количество на модель: 2
4120005998015
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 4120005980011 Количество на модель: 1
4120005980011
1
20

Номер детали на чертеже:

20

Ball

Заводской номер: 4120004489008 Количество на модель: 1
4120004489008
1
21

Номер детали на чертеже:

21

Screw

Заводской номер: 4120005685008 Количество на модель: 1
4120005685008
1
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 4120005980012 Количество на модель: 1
4120005980012
1
23

Номер детали на чертеже:

23

Sealing ring

Заводской номер: 4120006998003 Количество на модель: 4
4120006998003
4
24

Номер детали на чертеже:

24

Bushing

Заводской номер: 4120005980007 Количество на модель: 1
4120005980007
1
25

Номер детали на чертеже:

25

Screw

Заводской номер: 4120005998018 Количество на модель: 12
4120005998018
12
26

Номер детали на чертеже:

26

Grease cup

Заводской номер: 4120005801013 Количество на модель: 1
4120005801013
1
27

Номер детали на чертеже:

27

Sealing ring kit

Заводской номер: 4120006998004 Количество на модель: 1
4120006998004
1
