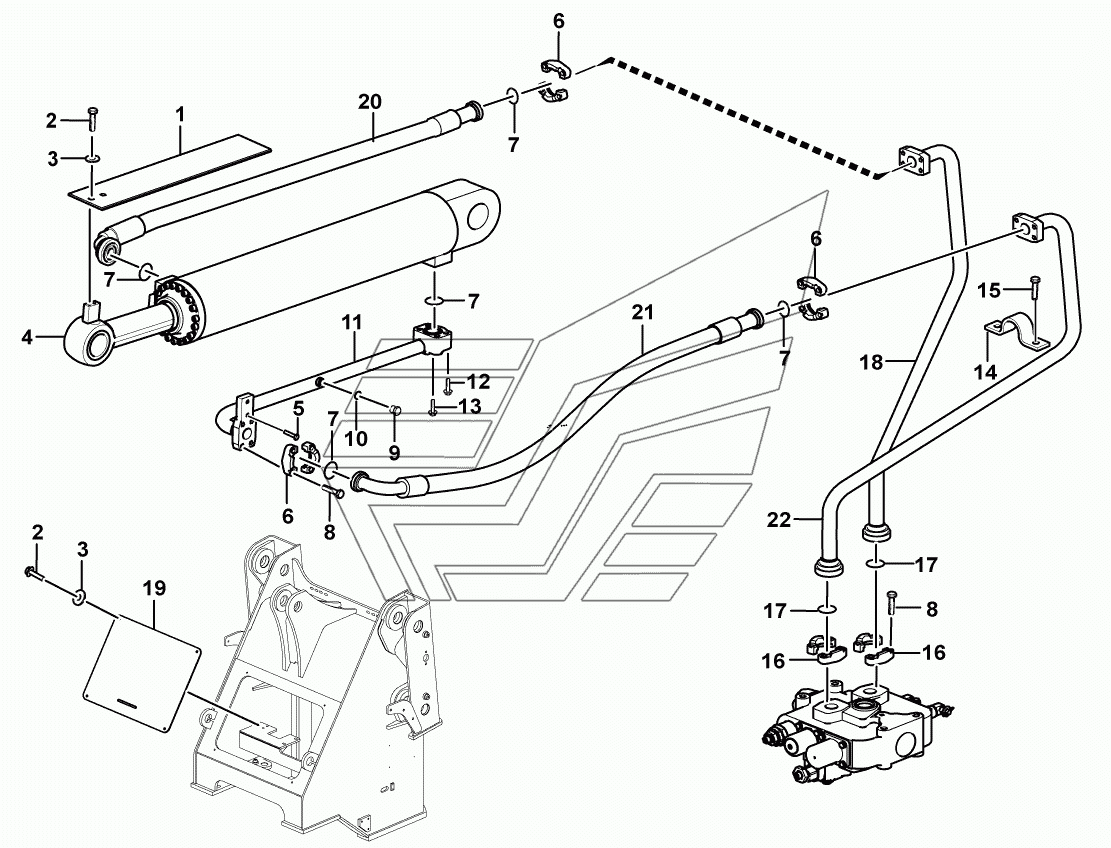

Tilt cylinder system LG952N. Каталог 2016г.

(3713CH) Lifting cylinder LG952N (3713CH) Tilt cylinder LG952N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Indicator plate

Заводской номер: 29140009811 Количество на модель: 1
29140009811
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000081 Количество на модель: 7
4011000081
7
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000197 Количество на модель: 9
4015000197
9
4

Номер детали на чертеже:

4

Tilt cylinder

Заводской номер: 4120006998 Количество на модель: 1
4120006998
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 4011000084 Количество на модель: 2
4011000084
2
6

Номер детали на чертеже:

6

FLANGE

Заводской номер: 4041000026 Количество на модель: 4
4041000026
4
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 4030000026 Количество на модель: 5
4030000026
5
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000475 Количество на модель: 24
4011000475
24
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
11

Номер детали на чертеже:

11

Pipe

Заводской номер: 29140013771 Количество на модель: 1
29140013771
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
14

Номер детали на чертеже:

14

Clamp

Заводской номер: 29140011871 Количество на модель: 4
29140011871
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 4011000560 Количество на модель: 8
4011000560
8
16

Номер детали на чертеже:

16

FLANGE

Заводской номер: 4041000056 Количество на модель: 2
4041000056
2
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
18

Номер детали на чертеже:

18

Pipe

Заводской номер: 29140019281 Количество на модель: 1
29140019281
1
19

Номер детали на чертеже:

19

Cover plate

Заводской номер: 29140012191 Количество на модель: 1
29140012191
1
20

Номер детали на чертеже:

20

Hose assembly

Заводской номер: 29140019301 Количество на модель: 1
29140019301
1
21

Номер детали на чертеже:

21

Hose assembly

Заводской номер: 29140019291 Количество на модель: 1
29140019291
1
22

Номер детали на чертеже:

22

Pipe

Заводской номер: 29140019271 Количество на модель: 1
29140019271
1
