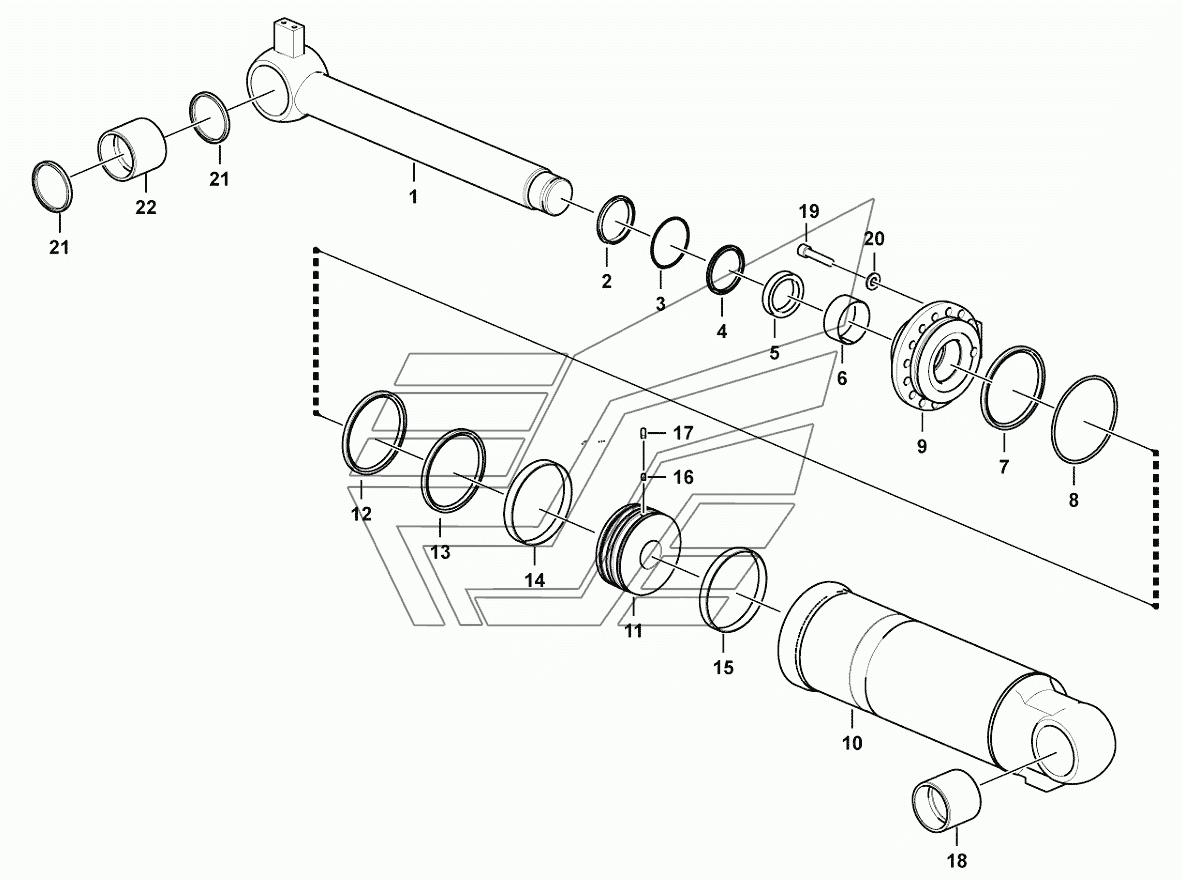

Tilt cylinder (3713CH) L948. Каталог 2016г.

Tilt cylinder assembly L948 Linkage system L948

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Piston rod

Заводской номер: 4120004250001 Количество на модель: 1
4120004250001
1
2

Номер детали на чертеже:

2

Sealing ring kit

Заводской номер: 4120004250002 Количество на модель: 1
4120004250002
1
9

Номер детали на чертеже:

9

Cover

Заводской номер: 4120004250003 Количество на модель: 1
4120004250003
1
10

Номер детали на чертеже:

10

Cylinder tube

Заводской номер: 4120004250004 Количество на модель: 1
4120004250004
1
11

Номер детали на чертеже:

11

Piston

Заводской номер: 4120004250005 Количество на модель: 1
4120004250005
1
16

Номер детали на чертеже:

16

Ball

Заводской номер: 4090000168 Количество на модель: 1
4090000168
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 4014000113 Количество на модель: 1
4014000113
1
18

Номер детали на чертеже:

18

Bushing

Заводской номер: 4120004250008 Количество на модель: 1
4120004250008
1
19

Номер детали на чертеже:

19

Screw

Заводской номер: 4011000612 Количество на модель: 14
4011000612
14
20

Номер детали на чертеже:

20

WASHER GB93-16-65Mn

Заводской номер: 4015000098 Количество на модель: 14
4015000098
14
21

Номер детали на чертеже:

21

Block

Заводской номер: 4120004250012 Количество на модель: 2
4120004250012
2
22

Номер детали на чертеже:

22

SPHERICAL PLAIN BEARING

Заводской номер: 4021000043 Количество на модель: 1
4021000043
1
