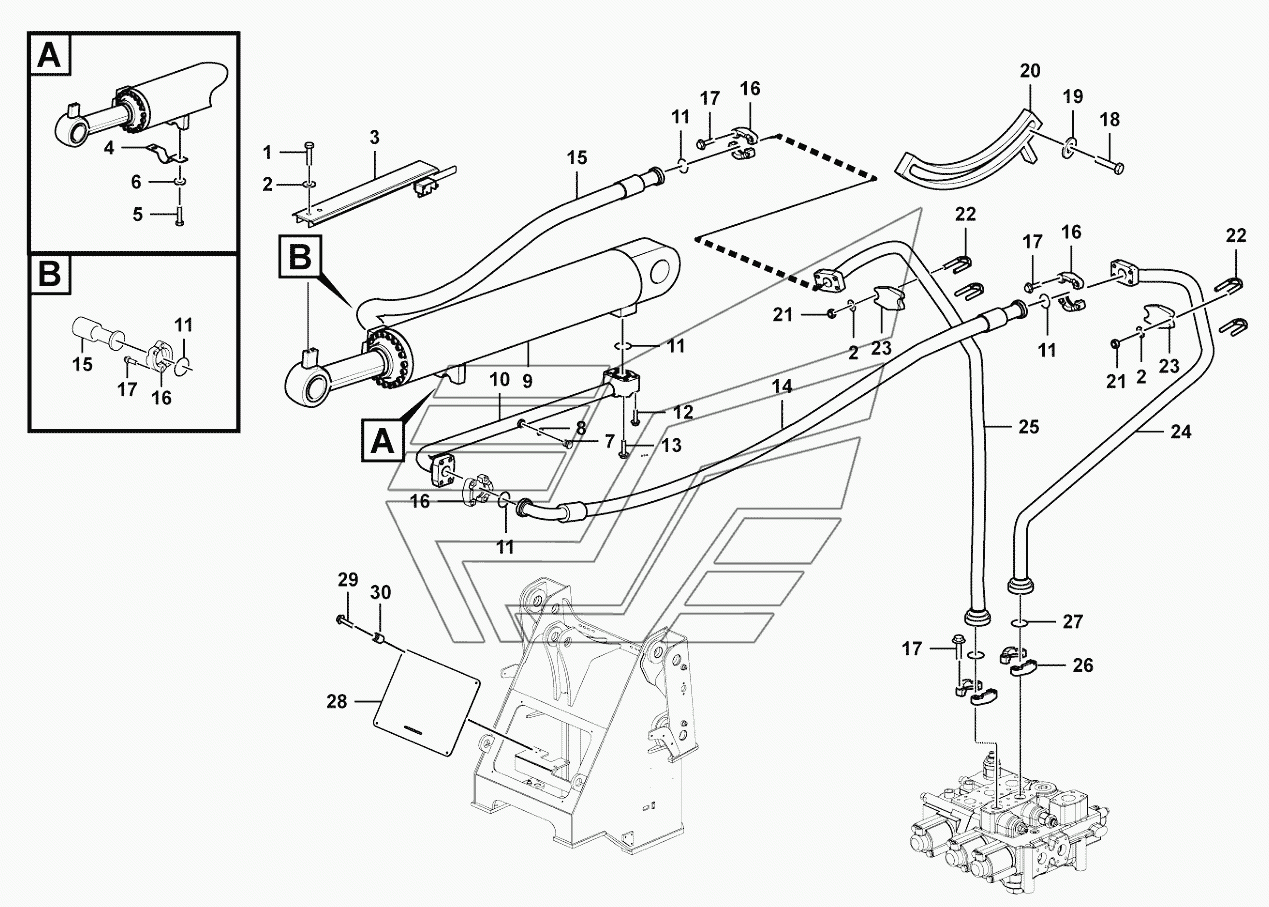

Tilt cylinder assembly L948. Каталог 2016г.

Lifting cylinder assembly (3713CH) L948 Tilt cylinder (3713CH) L948

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 4011001238 Количество на модель: 4
4011001238
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4015000426 Количество на модель: 12
4015000426
12
3

Номер детали на чертеже:

3

Indicator plate

Заводской номер: 29140014021 Количество на модель: 1
29140014021
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 29130000111 Количество на модель: 1
29130000111
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4011001247 Количество на модель: 6
4011001247
6
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4015000430 Количество на модель: 2
4015000430
2
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
9

Номер детали на чертеже:

9

Tilt cylinder

Заводской номер: 4120004250 Количество на модель: 1
4120004250
1
10

Номер детали на чертеже:

10

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140004031 Количество на модель: 1
29140004031
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 4030000026 Количество на модель: 5
4030000026
5
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4011001288 Количество на модель: 2
4011001288
2
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4011001298 Количество на модель: 2
4011001298
2
14

Номер детали на чертеже:

14

Hose assembly

Заводской номер: 29140017421 Количество на модель: 1
29140017421
1
15

Номер детали на чертеже:

15

Hose assembly

Заводской номер: 29140017431 Количество на модель: 1
29140017431
1
16

Номер детали на чертеже:

16

FLANGE

Заводской номер: 4041000043 Количество на модель: 4
4041000043
4
17

Номер детали на чертеже:

17

Screw

Заводской номер: 4011001300 Количество на модель: 24
4011001300
24
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 4011001239 Количество на модель: 2
4011001239
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 4015000427 Количество на модель: 2
4015000427
2
20

Номер детали на чертеже:

20

INDICATIONG PLATE OF LIFTING CYLINDER

Заводской номер: 29140007551 Количество на модель: 1
29140007551
1
21

Номер детали на чертеже:

21

Nut

Заводской номер: 4013000370 Количество на модель: 16
4013000370
16
22

Номер детали на чертеже:

22

Screw

Заводской номер: 29130018011 Количество на модель: 4
29130018011
4
23

Номер детали на чертеже:

23

PLATE LGB160-3040

Заводской номер: 4041001018 Количество на модель: 4
4041001018
4
24

Номер детали на чертеже:

24

Pipe

Заводской номер: 29140015091 Количество на модель: 1
29140015091
1
25

Номер детали на чертеже:

25

Pipe

Заводской номер: 29140015111 Количество на модель: 1
29140015111
1
26

Номер детали на чертеже:

26

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
27

Номер детали на чертеже:

27

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
28

Номер детали на чертеже:

28

Cover paper

Заводской номер: 29140015121 Количество на модель: 1
29140015121
1
29

Номер детали на чертеже:

29

Screw

Заводской номер: 4011001500 Количество на модель: 4
4011001500
4
30

Номер детали на чертеже:

30

Casing

Заводской номер: 29030028811 Количество на модель: 4
29030028811
4
