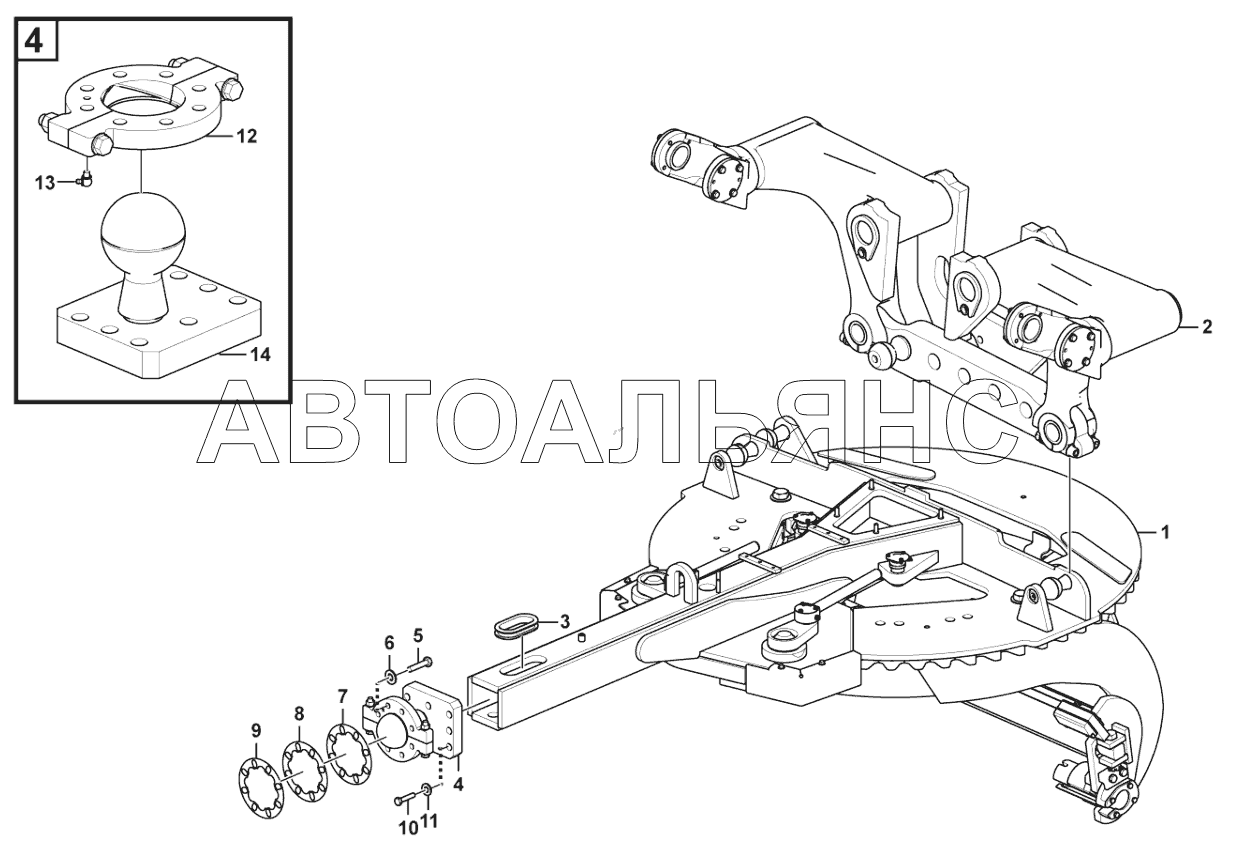

Drawer G9138. Каталог 2020г.

Working equipment G9138 Draw bar G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Draw bar

Заводской номер: 28350003081 Количество на модель: 1
28350003081
1
2

Номер детали на чертеже:

2

Attaching frame

Заводской номер: 28350003061 Количество на модель: 1
28350003061
1
3

Номер детали на чертеже:

3

Rubber sleeve

Заводской номер: 4043001663 Количество на модель: 1
4043001663
1
4

Номер детали на чертеже:

4

Ball stud

Заводской номер: 28350005821 Количество на модель: 1
28350005821
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4011001062 Количество на модель: 8
4011001062
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 4015000181 Количество на модель: 8
4015000181
8
7

Номер детали на чертеже:

7

Shim

Заводской номер: 28350002231 Количество на модель: 4
28350002231
4
8

Номер детали на чертеже:

8

Shim

Заводской номер: 28350001971 Количество на модель: 4
28350001971
4
9

Номер детали на чертеже:

9

Shim

Заводской номер: 28350001961 Количество на модель: 4
28350001961
4
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4011001063 Количество на модель: 8
4011001063
8
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 4015000176 Количество на модель: 8
4015000176
8
12

Номер детали на чертеже:

12

Ball joint anchorage

Заводской номер: 28350001941 Количество на модель: 1
28350001941
1
13

Номер детали на чертеже:

13

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 2
4030000065
2
14

Номер детали на чертеже:

14

Ball stud

Заводской номер: 28350005801 Количество на модель: 1
28350005801
1
Working equipment G9138 Draw bar G9138
