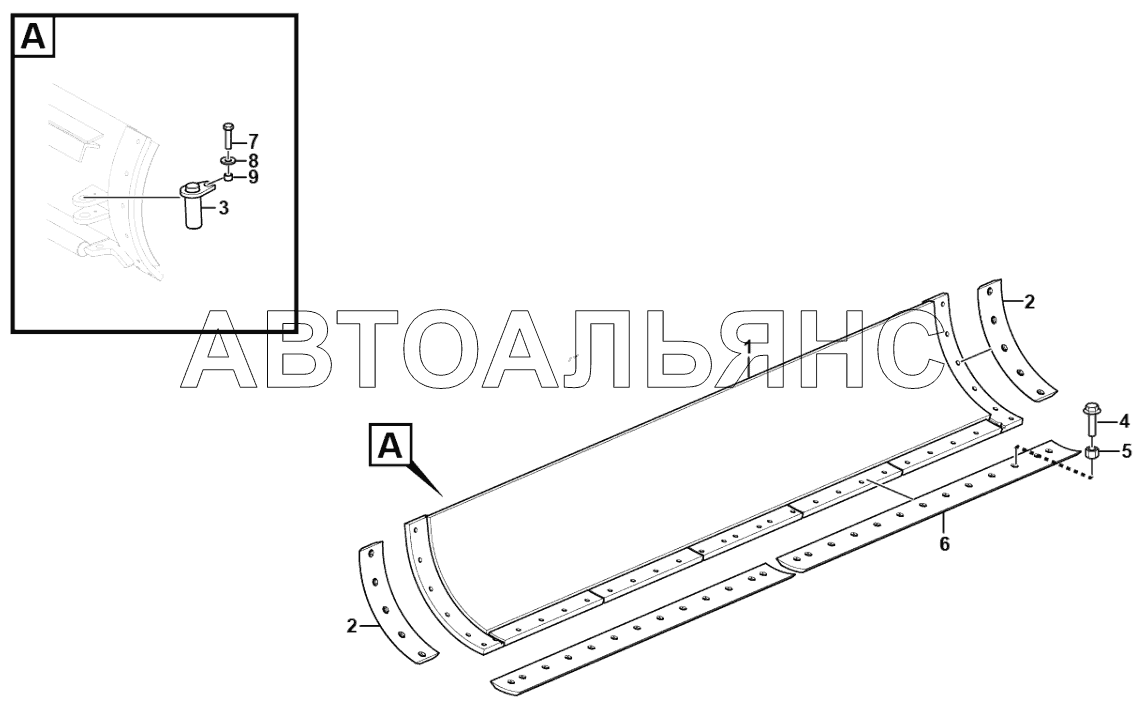

Working equipment G9138. Каталог 2020г.

Gear pump G9138 Drawer G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Blade

Заводской номер: 28140010451 Количество на модель: 1
28140010451
1
2

Номер детали на чертеже:

2

Cutting edge

Заводской номер: 28140010441 Количество на модель: 2
28140010441
2
3

Номер детали на чертеже:

3

Weld pin

Заводской номер: 28140006641 Количество на модель: 1
28140006641
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: 28140009611 Количество на модель: 30
28140009611
30
5

Номер детали на чертеже:

5

Nut

Заводской номер: 4013000205 Количество на модель: 30
4013000205
30
6

Номер детали на чертеже:

6

Cutting edge

Заводской номер: 28140009601 Количество на модель: 2
28140009601
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 4011000089 Количество на модель: 1
4011000089
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 4015000186 Количество на модель: 1
4015000186
1
9

Номер детали на чертеже:

9

Sleeve

Заводской номер: 28140006781 Количество на модель: 1
28140006781
1
