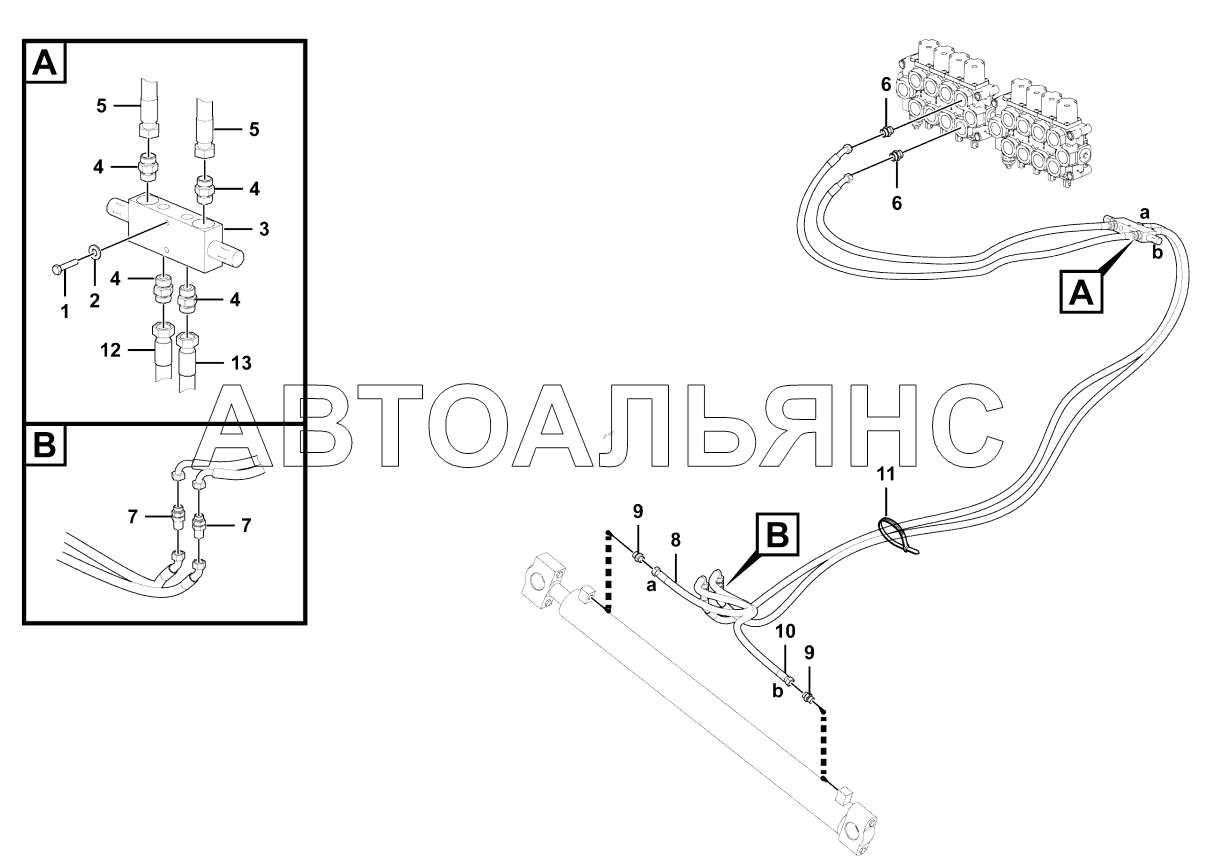

Bucket blade G9138. Каталог 2020г.

Blade lift assembly G9138 Joint G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT GB5783-M8x50EpZn-8.8

Заводской номер: 4011000702 Количество на модель: 2
4011000702
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 4015000072 Количество на модель: 2
4015000072
2
3

Номер детали на чертеже:

3

Control valve

Заводской номер: 4120005373 Количество на модель: 1
4120005373
1
4

Номер детали на чертеже:

4

Nipple

Заводской номер: 4120002235 Количество на модель: 4
4120002235
4
5

Номер детали на чертеже:

5

Hose

Заводской номер: 4120007424 Количество на модель: 2
4120007424
2
6

Номер детали на чертеже:

6

Nipple

Заводской номер: 4120004894 Количество на модель: 2
4120004894
2
7

Номер детали на чертеже:

7

Nipple

Заводской номер: 4120003522 Количество на модель: 2
4120003522
2
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: 4120006682 Количество на модель: 1
4120006682
1
9

Номер детали на чертеже:

9

Nipple

Заводской номер: 4120003637 Количество на модель: 2
4120003637
2
10

Номер детали на чертеже:

10

Hose

Заводской номер: 4120007456 Количество на модель: 1
4120007456
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 4190000020 Количество на модель: 9
4190000020
9
12

Номер детали на чертеже:

12

Hose

Заводской номер: 4120007458 Количество на модель: 1
4120007458
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 4120007457 Количество на модель: 1
4120007457
1
