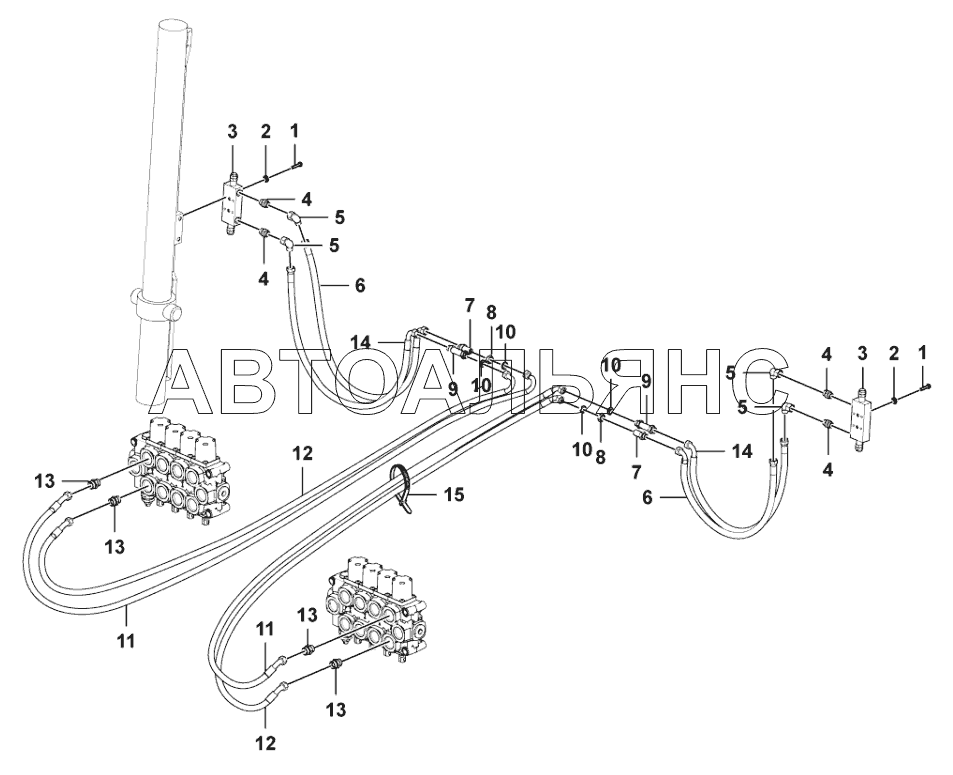

Blade lift assembly G9138. Каталог 2020г.

Valve assembly G9138 Bucket blade G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000298 Количество на модель: 8
4011000298
8
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 4015000072 Количество на модель: 8
4015000072
8
3

Номер детали на чертеже:

3

Control valve

Заводской номер: 4120004029 Количество на модель: 2
4120004029
2
4

Номер детали на чертеже:

4

Nipple

Заводской номер: 4120002235 Количество на модель: 4
4120002235
4
5

Номер детали на чертеже:

5

Nipple

Заводской номер: 4190000139 Количество на модель: 4
4190000139
4
6

Номер детали на чертеже:

6

Hose assembly

Заводской номер: 4120004881 Количество на модель: 2
4120004881
2
7

Номер детали на чертеже:

7

Nipple

Заводской номер: 28150004191 Количество на модель: 2
28150004191
2
8

Номер детали на чертеже:

8

Nut

Заводской номер: 28120004661 Количество на модель: 2
28120004661
2
9

Номер детали на чертеже:

9

Nipple

Заводской номер: 4120003522 Количество на модель: 2
4120003522
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000184 Количество на модель: 8
4015000184
8
11

Номер детали на чертеже:

11

Hose assembly

Заводской номер: 4120004879 Количество на модель: 2
4120004879
2
12

Номер детали на чертеже:

12

Hose assembly

Заводской номер: 4120004880 Количество на модель: 2
4120004880
2
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 4120004894 Количество на модель: 4
4120004894
4
14

Номер детали на чертеже:

14

Hose assembly

Заводской номер: 4120005106 Количество на модель: 2
4120005106
2
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 4190000020 Количество на модель: 10
4190000020
10
