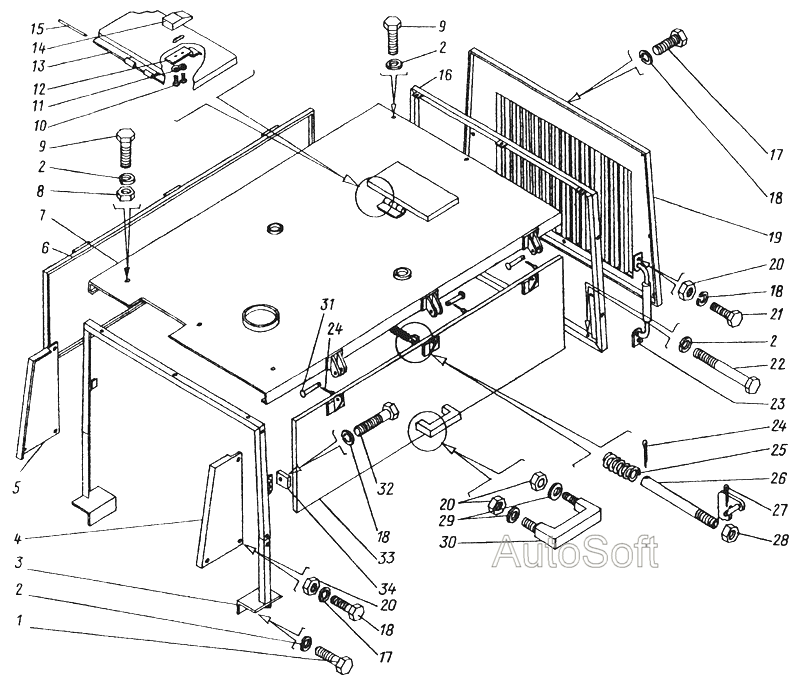

ТО-30.61.00.000. Облицовка ТО-30. Каталог 2005г.

ТО-30.70.07.000. Установка трубопроводов отопителя ТО-30 ТО-30.61.00.000. Облицовка ТО-30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Облицовка

Заводской номер: ТО-30.61.00.000 Количество на модель:
ТО-30.61.00.000
1

Номер детали на чертеже:

1

Болт

Заводской номер: М10x30.7796 Количество на модель: 4
М10x30.7796
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 10.6402 Количество на модель: 13
10.6402
13
3

Номер детали на чертеже:

3

Стойка

Заводской номер: ТО-30.61.00.210 Количество на модель: 1
ТО-30.61.00.210
1
4

Номер детали на чертеже:

4

Стенка

Заводской номер: Т0-30.61.00.002 Количество на модель: 1
Т0-30.61.00.002
1
5

Номер детали на чертеже:

5

Стенка

Заводской номер: ТО-30.61.00.002-01 Количество на модель: 1
ТО-30.61.00.002-01
1
6

Номер детали на чертеже:

6

Щит

Заводской номер: ТО-30.61.00.070-01 Количество на модель: 1
ТО-30.61.00.070-01
1
7

Номер детали на чертеже:

7

Капот

Заводской номер: ТО-30.61.00.020 Количество на модель: 1
ТО-30.61.00.020
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: М10.5915 Количество на модель: 3
М10.5915
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: М10x25.7796 Количество на модель: 6
М10x25.7796
6
10

Номер детали на чертеже:

10

Винт

Заводской номер: В2М5х12.17473 Количество на модель: 2
В2М5х12.17473
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 5.6402 Количество на модель: 2
5.6402
2
12

Номер детали на чертеже:

12

Защелка

Заводской номер: У20104А-61.00.052 Количество на модель: 1
У20104А-61.00.052
1
13

Номер детали на чертеже:

13

Крышка

Заводской номер: У20104А-61.00.051 Количество на модель: 1
У20104А-61.00.051
1
14

Номер детали на чертеже:

14

Ручка

Заводской номер: У20104А-61.00.053-А Количество на модель: 1
У20104А-61.00.053-А
1
15

Номер детали на чертеже:

15

Проволока

Заводской номер: 4,0-С-П.3282 Количество на модель:
4,0-С-П.3282
16

Номер детали на чертеже:

16

Стойка

Заводской номер: ТО-30.61.00.090 Количество на модель: 1
ТО-30.61.00.090
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: М8х20.7796 Количество на модель: 12
М8х20.7796
12
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 8.6402 Количество на модель: 16
8.6402
16
19

Номер детали на чертеже:

19

Решетка

Заводской номер: ТО-30.61.00.110 Количество на модель: 1
ТО-30.61.00.110
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: М8.5915 Количество на модель: 8
М8.5915
8
21

Номер детали на чертеже:

21

Болт

Заводской номер: М8Х55.7796 Количество на модель: 4
М8Х55.7796
4
22

Номер детали на чертеже:

22

Болт

Заводской номер: М10x60.7796 Количество на модель: 3
М10x60.7796
3
23

Номер детали на чертеже:

23

Поручень

Заводской номер: ТО-30.61.00.450 Количество на модель: 2
ТО-30.61.00.450
2
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: 4x32.397 Количество на модель: 8
4x32.397
8
25

Номер детали на чертеже:

25

Пружина

Заводской номер: У20104А-61.00.006-А Количество на модель: 2
У20104А-61.00.006-А
2
26

Номер детали на чертеже:

26

Стержень направляющий

Заводской номер: Д-561В.61.00.004 Количество на модель: 2
Д-561В.61.00.004
2
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: 2x16.397 Количество на модель: 2
2x16.397
2
28

Номер детали на чертеже:

28

Гайка

Заводской номер: М16.5915 Количество на модель: 2
М16.5915
2
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 8.11371 Количество на модель: 4
8.11371
4
30

Номер детали на чертеже:

30

Ручка

Заводской номер: У20104А-61.00.240-01 Количество на модель: 2
У20104А-61.00.240-01
2
31

Номер детали на чертеже:

31

Ось

Заводской номер: ТО-30.61.00.004 Количество на модель: 6
ТО-30.61.00.004
6
32

Номер детали на чертеже:

32

Болт

Заводской номер: М8х35.7796 Количество на модель: 4
М8х35.7796
4
33

Номер детали на чертеже:

33

Щит

Заводской номер: ТО-30.61 00.070 Количество на модель: 1
ТО-30.61 00.070
1
34

Номер детали на чертеже:

34

Буфер

Заводской номер: ТО-30.61.00.003 Количество на модель: 4
ТО-30.61.00.003
4
