ТО-30.70.07.000. Установка трубопроводов отопителя ТО-30. Каталог 2005г.

ТО-30.70.06.000. Вал ТО-30 ТО-30.61.00.000. Облицовка ТО-30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

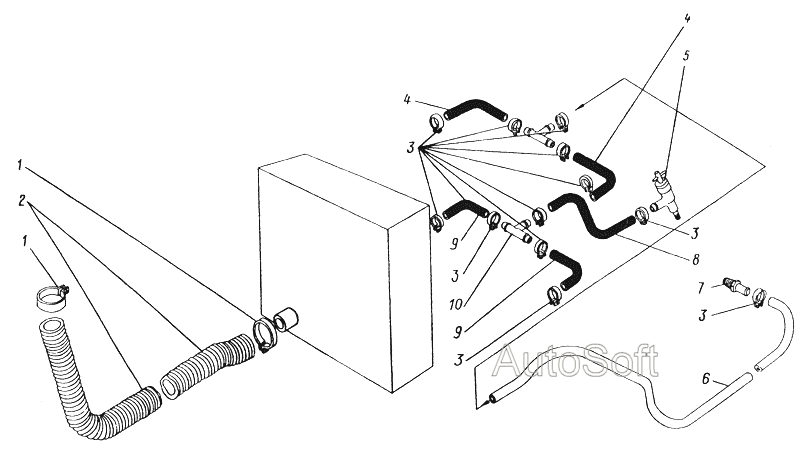

Установка трубопроводов отопителя

Заводской номер: ТО-30.70.07.000 Количество на модель:
Удалить из закладок
В закладки
ТО-30.70.07.000
1

Номер детали на чертеже:

1

Хомут

Заводской номер: У20104А-41.02.090 Количество на модель: 2
Удалить из закладок
В закладки
У20104А-41.02.090
2
2

Номер детали на чертеже:

2

Рукав гофрированный

Заводской номер: 38-105803 Количество на модель: 1
Удалить из закладок
В закладки
38-105803
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: У20104А-41.02.100 Количество на модель: 12
Удалить из закладок
В закладки
У20104А-41.02.100
12
4

Номер детали на чертеже:

4

Рукав

Заводской номер: 16x24,5-6,3.10362 Количество на модель: 2
Удалить из закладок
В закладки
16x24,5-6,3.10362
2
5

Номер детали на чертеже:

5

Кран

Заводской номер: Кр-29-8101010 Количество на модель: 1
Удалить из закладок
В закладки
Кр-29-8101010
1
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: ТО-30.70.05.001 Количество на модель: 1
Удалить из закладок
В закладки
ТО-30.70.05.001
1
10

Номер детали на чертеже:

10

Тройник

Заводской номер: ТО-30.70.07.001 Количество на модель: 2
Удалить из закладок
В закладки
ТО-30.70.07.001
2
