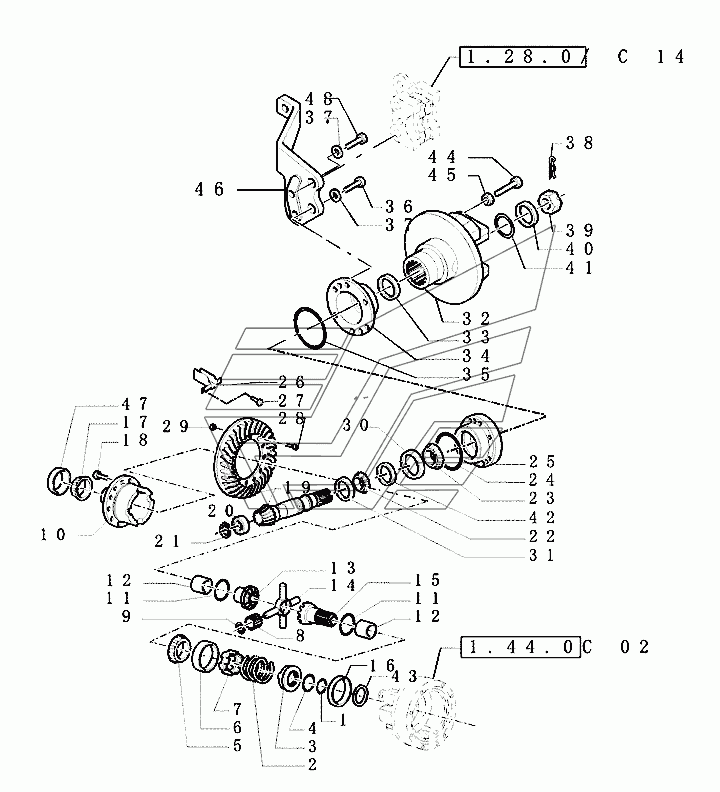

Rear axle (powershift) Экскаватор LB110B (часть 1). Каталог 2010г.

Rear axle (powershift) Экскаватор LB110B (часть 1) Rear axle (powershift) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

42

42

42

42

42

42

42

42

42

42

42

42

42

43

43

43

43

43

43

43

43

44

45

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стопорное кольцо

Заводской номер: 81803474 Количество на модель: 1

81803474

1

2

Номер детали на чертеже:

2

Пружина

Заводской номер: 81800474 Количество на модель: 1

81800474

1

3

Номер детали на чертеже:

3

Адаптер

Заводской номер: 81812261 Количество на модель: 1

81812261

1

4

Номер детали на чертеже:

4

Плоская шайба

Заводской номер: 81800475 Количество на модель: 1

81800475

1

5

Номер детали на чертеже:

5

Роликоподшипник

Заводской номер: 81803413 Количество на модель: 1

81803413

1

6

Номер детали на чертеже:

6

Стакан подшипника

Заводской номер: 81803420 Количество на модель: 1

81803420

1

7

Номер детали на чертеже:

7

Адаптер

Заводской номер: 81800472 Количество на модель: 1

81800472

1

8

Номер детали на чертеже:

8

Зубчатое колесо

Заводской номер: 81728114 Количество на модель: 4

81728114

4

9

Номер детали на чертеже:

9

Опорная шайба

Заводской номер: 83989915 Количество на модель: 4

83989915

4

10

Номер детали на чертеже:

10

Корпус

Заводской номер: 81816246 Количество на модель: 1

81816246

1

11

Номер детали на чертеже:

11

Опорная шайба

Заводской номер: 81803424 Количество на модель: 2

81803424

2

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 81800471 Количество на модель: 2

81800471

2

13

Номер детали на чертеже:

13

Зубчатое колесо

Заводской номер: 81803445 Количество на модель: 1

81803445

1

14

Номер детали на чертеже:

14

Крестовина

Заводской номер: 81876885 Количество на модель: 1

81876885

1

15

Номер детали на чертеже:

15

Зубчатое колесо

Заводской номер: 81803451 Количество на модель: 1

81803451

1

16

Номер детали на чертеже:

16

Суппорт

Заводской номер: 87356354 Количество на модель: 1

87356354

1

17

Номер детали на чертеже:

17

Конусный подшипник

Заводской номер: 82959377 Количество на модель: 1

82959377

1

18

Номер детали на чертеже:

18

Стопорный болта

Заводской номер: 83994579 Количество на модель: 8

83994579

8

19

Номер детали на чертеже:

19

Зубчатая пара

Заводской номер: 83958890 Количество на модель: 1

83958890

1

20

Номер детали на чертеже:

20

Подшипник в сборе

Заводской номер: 81824478 Количество на модель: 1

81824478

1

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 81803542 Количество на модель: 1

81803542

1

22

Номер детали на чертеже:

22

Подшипник в сборе

Заводской номер: 82958961 Количество на модель: 1

82958961

1

23

Номер детали на чертеже:

23

Подшипник в сборе

Заводской номер: 81845711 Количество на модель: 1

81845711

1

24

Номер детали на чертеже:

24

Уплотнительное кольцо

Заводской номер: 81827354 Количество на модель: 1

81827354

1

25

Номер детали на чертеже:

25

Фиксатор

Заводской номер: 81847146 Количество на модель: 1

81847146

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: 83959181 Количество на модель: 2

83959181

2

27

Номер детали на чертеже:

27

Винт

Заводской номер: 89706729 Количество на модель: 2

89706729

2

28

Номер детали на чертеже:

28

Винт

Заводской номер: 83957533 Количество на модель: 12

83957533

12

29

Номер детали на чертеже:

29

Гайка

Заводской номер: 83417169 Количество на модель: 12

83417169

12

30

Номер детали на чертеже:

30

Подшипник в сборе

Заводской номер: 81812385 Количество на модель: 1

81812385

1

31

Номер детали на чертеже:

31

Колпачок

Заводской номер: 82958963 Количество на модель: 1

82958963

1

32

Номер детали на чертеже:

32

Тормозной диск

Заводской номер: 85805307 Количество на модель: 1

85805307

1

33

Номер детали на чертеже:

33

Масляное уплотнение

Заводской номер: 81834073 Количество на модель: 1

81834073

1

34

Номер детали на чертеже:

34

Фиксатор

Заводской номер: 83912246 Количество на модель: 1

83912246

1

35

Номер детали на чертеже:

35

Уплотнительное кольцо

Заводской номер: 81845713 Количество на модель: 1

81845713

1

36

Номер детали на чертеже:

36

Болт

Заводской номер: 81821267 Количество на модель: 4

81821267

4

37

Номер детали на чертеже:

37

Стопорная шайба

Заводской номер: 80280248 Количество на модель: 6

80280248

6

38

Номер детали на чертеже:

38

Штифт

Заводской номер: 83947107 Количество на модель: 1

83947107

1

39

Номер детали на чертеже:

39

Шлицевая гайка

Заводской номер: 83949812 Количество на модель: 1

83949812

1

40

Номер детали на чертеже:

40

Плоская шайба

Заводской номер: 81834042 Количество на модель: 1

81834042

1

41

Номер детали на чертеже:

41

Уплотнительное кольцо

Заводской номер: 81845714 Количество на модель: 1

81845714

1

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847157 Количество на модель:

81847157

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847158 Количество на модель:

81847158

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847159 Количество на модель:

81847159

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847160 Количество на модель:

81847160

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847161 Количество на модель:

81847161

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847162 Количество на модель:

81847162

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847156 Количество на модель:

81847156

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847155 Количество на модель:

81847155

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847149 Количество на модель:

81847149

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847150 Количество на модель:

81847150

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847151 Количество на модель:

81847151

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847152 Количество на модель:

81847152

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847153 Количество на модель:

81847153

42

Номер детали на чертеже:

42

Распорка

Заводской номер: 81847154 Количество на модель:

81847154

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803522 Количество на модель:

81803522

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803521 Количество на модель:

81803521

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803520 Количество на модель:

81803520

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803519 Количество на модель:

81803519

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803518 Количество на модель:

81803518

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803517 Количество на модель:

81803517

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803516 Количество на модель:

81803516

43

Номер детали на чертеже:

43

Толщинная прокладка

Заводской номер: 81803515 Количество на модель:

81803515

44

Номер детали на чертеже:

44

Винт

Заводской номер: 14359431 Количество на модель: 4

14359431

4

45

Номер детали на чертеже:

45

Гайка

Заводской номер: 14048221 Количество на модель: 4

14048221

4

46

Номер детали на чертеже:

46

Суппорт

Заводской номер: 85804940 Количество на модель: 1

85804940

1

47

Номер детали на чертеже:

47

Подшипник в сборе

Заводской номер: 82959375 Количество на модель: 1

82959375

1
