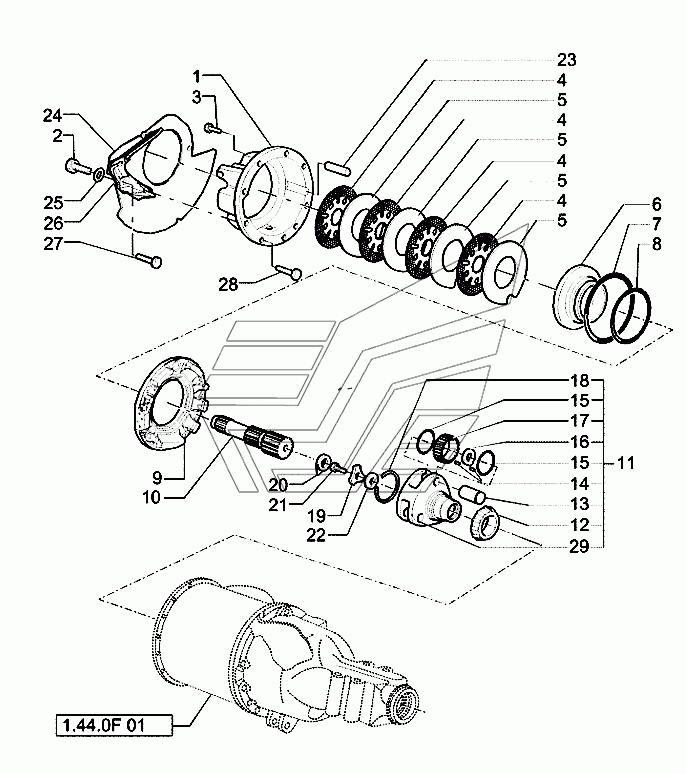

Rear axle (powershift) Экскаватор LB110B (часть 1). Каталог 2010г.

Rear axle (powershift) Экскаватор LB110B (часть 1) Rear axle (powershift) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

22

22

22

22

22

22

22

22

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 87304344 Количество на модель: 1

87304344

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 87304345 Количество на модель: 1

87304345

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 87313966 Количество на модель: 3

87313966

3

3

Номер детали на чертеже:

3

Болт

Заводской номер: 86597537 Количество на модель: 4

86597537

4

4

Номер детали на чертеже:

4

Тормозной диск

Заводской номер: 87305713 Количество на модель: 8

87305713

8

5

Номер детали на чертеже:

5

Тормозной диск

Заводской номер: 87308018 Количество на модель: 8

87308018

8

6

Номер детали на чертеже:

6

Поршень

Заводской номер: 87542345 Количество на модель: 2

87542345

2

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 87302761 Количество на модель: 2

87302761

2

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 87302760 Количество на модель: 2

87302760

2

9

Номер детали на чертеже:

9

Корпус

Заводской номер: 87542348 Количество на модель: 1

87542348

1

9

Номер детали на чертеже:

9

Корпус

Заводской номер: 87542350 Количество на модель: 1

87542350

1

10

Номер детали на чертеже:

10

Солнечная шестерня

Заводской номер: 81803334 Количество на модель: 2

81803334

2

11

Номер детали на чертеже:

11

Держатель

Заводской номер: 86584273 Количество на модель: 2

86584273

2

12

Номер детали на чертеже:

12

Роликоподшипник

Заводской номер: 81854753 Количество на модель: 2

81854753

2

13

Номер детали на чертеже:

13

Вал

Заводской номер: 81820849 Количество на модель: 6

81820849

6

14

Номер детали на чертеже:

14

Игольчатый ролик

Заводской номер: 81823610 Количество на модель:

81823610

15

Номер детали на чертеже:

15

Опорная шайба

Заводской номер: 81803273 Количество на модель: 12

81803273

12

16

Номер детали на чертеже:

16

Толщинная прокладка

Заводской номер: 81803275 Количество на модель: 6

81803275

6

17

Номер детали на чертеже:

17

Планетарная зубчатая шестеренка

Заводской номер: 86584272 Количество на модель: 6

86584272

6

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 81820846 Количество на модель: 2

81820846

2

19

Номер детали на чертеже:

19

Плоская шайба

Заводской номер: 87326170 Количество на модель: 2

87326170

2

20

Номер детали на чертеже:

20

Стопор

Заводской номер: 87753876 Количество на модель: 2

87753876

2

21

Номер детали на чертеже:

21

Винт

Заводской номер: 81846884 Количество на модель: 2

81846884

2

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803511 Количество на модель:

81803511

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803510 Количество на модель:

81803510

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803509 Количество на модель:

81803509

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803508 Количество на модель:

81803508

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803507 Количество на модель:

81803507

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803506 Количество на модель:

81803506

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803505 Количество на модель:

81803505

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803504 Количество на модель:

81803504

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803503 Количество на модель:

81803503

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803491 Количество на модель:

81803491

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803502 Количество на модель:

81803502

23

Номер детали на чертеже:

23

Штифт

Заводской номер: 81802548 Количество на модель: 2

81802548

2

24

Номер детали на чертеже:

24

Пластина

Заводской номер: 87355552 Количество на модель: 1

87355552

1

25

Номер детали на чертеже:

25

Плоская шайба

Заводской номер: 86632588 Количество на модель: 3

86632588

3

26

Номер детали на чертеже:

26

Колодка

Заводской номер: 87313590 Количество на модель: 1

87313590

1

27

Номер детали на чертеже:

27

Винт

Заводской номер: 89706729 Количество на модель: 2

89706729

2

28

Номер детали на чертеже:

28

Болт

Заводской номер: 86539458 Количество на модель: 6

86539458

6

29

Номер детали на чертеже:

29

Корпус планетарного редуктора

Заводской номер: 86576091 Количество на модель: 1

86576091

1
