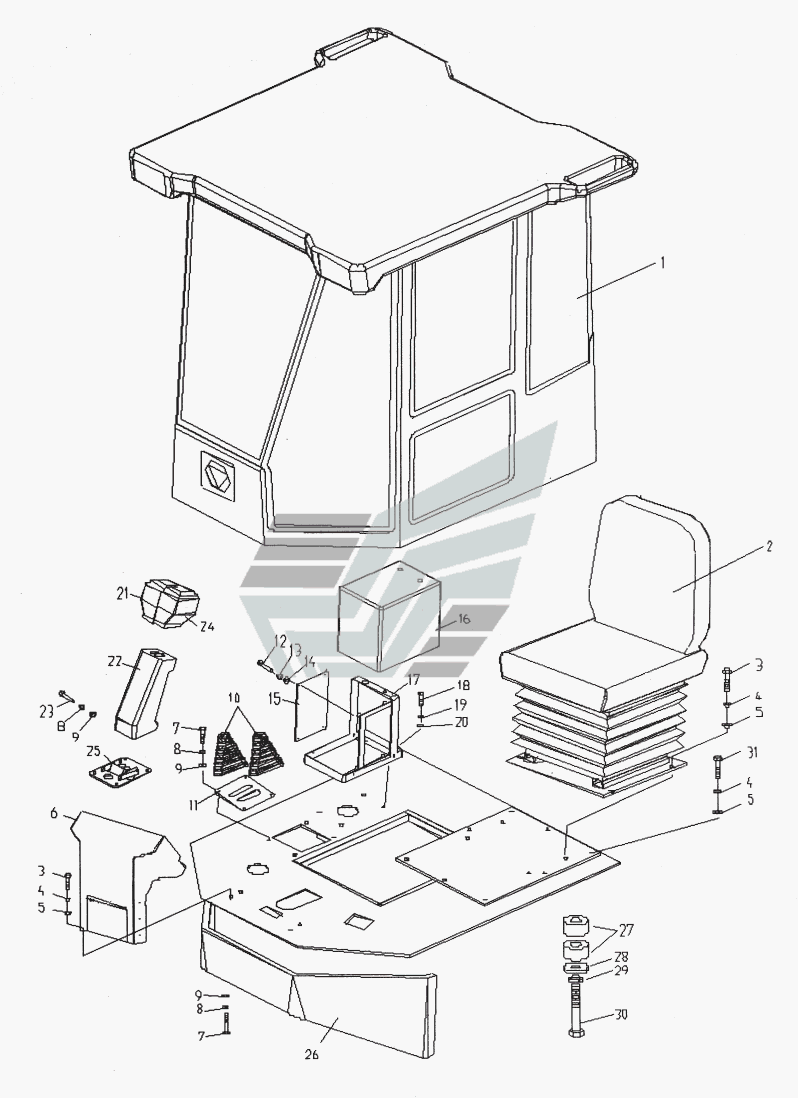

LW560F Кабина ML-541R Munich. Каталог 2010г.

LW560F.6.12 Лестница ML-541R Munich Рабочее оборудование ML-541R Munich

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

КАБИНА

Заводской номер: LW560F.10.1 Количество на модель: 1
LW560F.10.1
1
2

Номер детали на чертеже:

2

КРЕСЛО

Заводской номер: Z5G10.6 Количество на модель: 1
Z5G10.6
1
3

Номер детали на чертеже:

3

БОЛТ М10х30

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
4

Номер детали на чертеже:

4

ШАЙБА 12

Заводской номер: GB93-87 Количество на модель: 28
GB93-87
28
5

Номер детали на чертеже:

5

ШАЙБА 12

Заводской номер: GB97.1-85 Количество на модель: 28
GB97.1-85
28
6

Номер детали на чертеже:

6

КОРОБ ДЛЯ ИНСТРУМЕНТА

Заводской номер: 520Е.6.5.2 Количество на модель: 1
520Е.6.5.2
1
10

Номер детали на чертеже:

10

ПЫЛЕНЕПРОНИЦАЕМАЯ КРЫШКА

Заводской номер: Z3G15-5 Количество на модель: 2
Z3G15-5
2
11

Номер детали на чертеже:

11

КРЫШКА

Заводской номер: 520Е.6.5-1 Количество на модель: 1
520Е.6.5-1
1
15

Номер детали на чертеже:

15

ПЛАСТИНА

Заводской номер: Z5G10-3 Количество на модель: 1
Z5G10-3
1
16

Номер детали на чертеже:

16

КОРОБ УПРАВЛЕНИЯ

Заводской номер: LW560F.10.2.1 Количество на модель: 1
LW560F.10.2.1
1
17

Номер детали на чертеже:

17

СТЕНД КОРОБА УПРАВЛЕНИЯ

Заводской номер: LW520G.10.3.2 Количество на модель: 1
LW520G.10.3.2
1
21

Номер детали на чертеже:

21

ПРАВАЯ КРЫШКА

Заводской номер: LW520G.10.2.2-2 Количество на модель: 1
LW520G.10.2.2-2
1
22

Номер детали на чертеже:

22

КРЫШКА

Заводской номер: LW520G.10.2.2-1 Количество на модель: 1
LW520G.10.2.2-1
1
24

Номер детали на чертеже:

24

ЛЕВАЯ КРЫШКА

Заводской номер: LW520G.10.2.2-3 Количество на модель: 1
LW520G.10.2.2-3
1
25

Номер детали на чертеже:

25

ОПОРА

Заводской номер: LW520G.10.2.1 Количество на модель: 1
LW520G.10.2.1
1
26

Номер детали на чертеже:

26

ПЕРЕДНЯЯ ПЛАСТИНА

Заводской номер: LW560F.10-1 Количество на модель: 1
LW560F.10-1
1
27

Номер детали на чертеже:

27

ПРОКЛАДКА

Заводской номер: Z5GV.10-1 Количество на модель: 12
Z5GV.10-1
12
28

Номер детали на чертеже:

28

ПЛАСТИНА

Заводской номер: Z5GV.10-2 Количество на модель: 6
Z5GV.10-2
6
