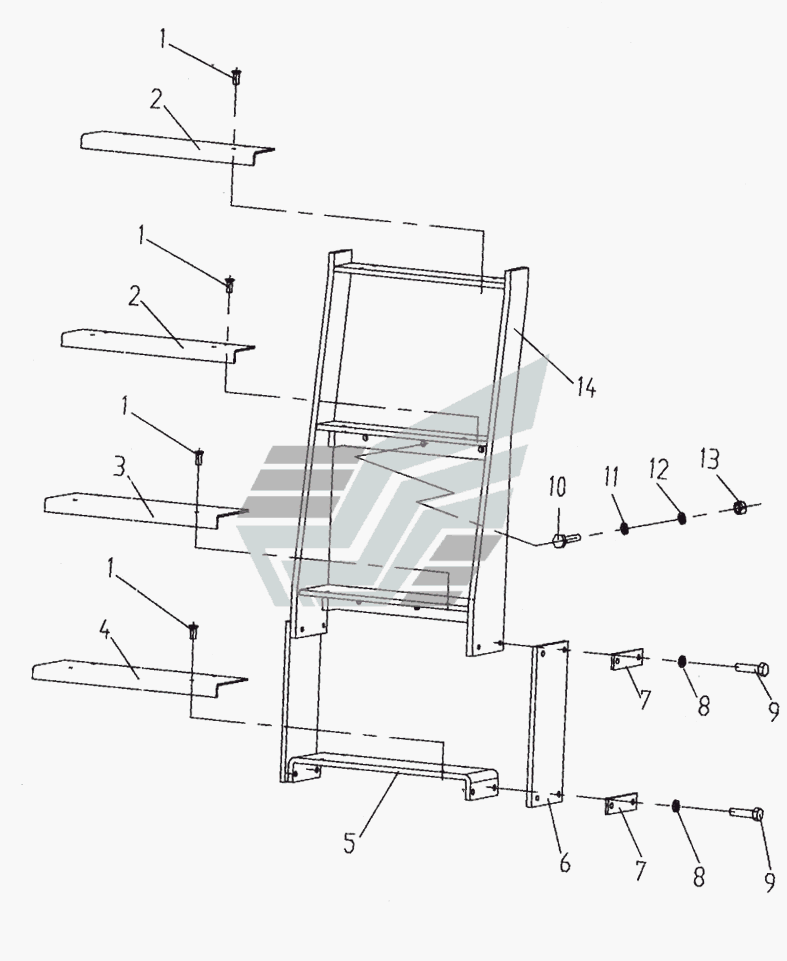

LW560F.6.12 Лестница ML-541R Munich. Каталог 2010г.

Левый (правый) цилиндр подъема ML-541R Munich LW560F Кабина ML-541R Munich

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

БОЛТ С УТОПЛЕННОЙ ГОЛОВКОЙ М16

Заводской номер: GB819 Количество на модель: 16
GB819
16
2

Номер детали на чертеже:

2

СТУПЕНЬ

Заводской номер: LW560F.6.12-1 Количество на модель: 2
LW560F.6.12-1
2
3

Номер детали на чертеже:

3

СТУПЕНЬ

Заводской номер: LW560F.6.12-2 Количество на модель: 1
LW560F.6.12-2
1
4

Номер детали на чертеже:

4

СТУПЕНЬ

Заводской номер: LW560F.6.12-5 Количество на модель: 1
LW560F.6.12-5
1
5

Номер детали на чертеже:

5

ОПОРА

Заводской номер: LW560F.6.12-6 Количество на модель: 1
LW560F.6.12-6
1
6

Номер детали на чертеже:

6

РЕЗИНОВАЯ БОКОВИНА

Заводской номер: LW560F.6.12-4 Количество на модель: 2
LW560F.6.12-4
2
7

Номер детали на чертеже:

7

ВЫРАВНИВАЮЩАЯ ПЛАСТИНА

Заводской номер: LW560F.6.12-3 Количество на модель: 4
LW560F.6.12-3
4
8

Номер детали на чертеже:

8

ШАЙБА 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
9

Номер детали на чертеже:

9

БОЛТ М10х30

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
12

Номер детали на чертеже:

12

ШАЙБА 12

Заводской номер: GB97.1-85 Количество на модель: 6
GB97.1-85
6
13

Номер детали на чертеже:

13

ГАЙКА

Заводской номер: GB6170-86 Количество на модель: 6
GB6170-86
6
14

Номер детали на чертеже:

14

СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА

Заводской номер: LW560F.6.12.1 Количество на модель: 1
LW560F.6.12.1
1
