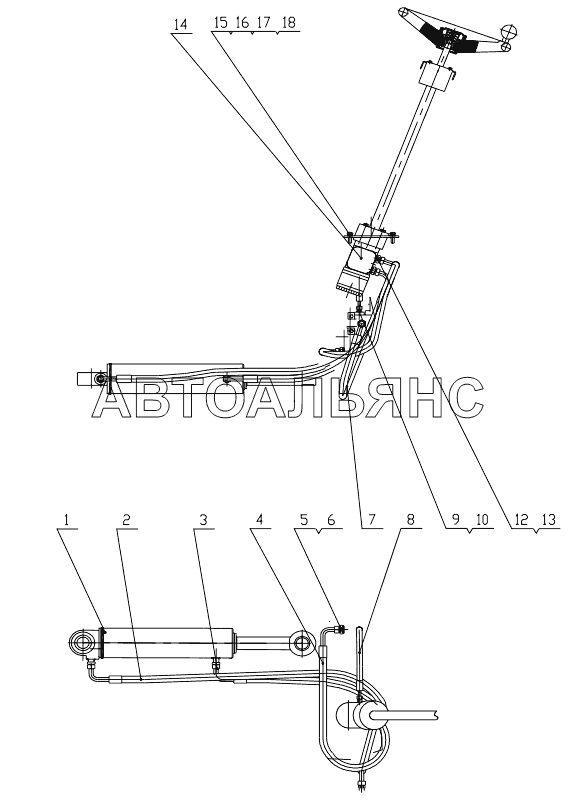

Steering hydraulic system (LG816.06) CDM-816. Каталог 2011г.

Implement control assembly (LG816.05.02) CDM-816 Steering cylinder (LG816.06.03A) CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STEERING CYLINDER

Заводской номер: LG816.06.03A Количество на модель: 1
LG816.06.03A
1
2

Номер детали на чертеже:

2

HOSE ASSEMBLY

Заводской номер: 20491-20GBx2W08x 1300/270° Количество на модель: 1
20491-20GBx2W08x 1300/270°
1
3

Номер детали на чертеже:

3

HOSE ASSEMBLY

Заводской номер: 20471-20GВ/20491-20GBx2W08x900/29 0° Количество на модель: 1
20471-20GВ/20491-20GBx2W08x900/29 0°
1
4

Номер детали на чертеже:

4

HOSE ASSEMBLY

Заводской номер: 20491-20GBx2W08x 610/225° Количество на модель: 1
20491-20GBx2W08x 610/225°
1
5

Номер детали на чертеже:

5

PRIORITY VALVE PORT CF CONNECTOR

Заводской номер: LG816.06-001 Количество на модель: 1
LG816.06-001
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: JB/T966 Количество на модель: 1
JB/T966
1
7

Номер детали на чертеже:

7

STEERING GEAR OIL RETURN HOSE ASSEMBLY

Заводской номер: 90H-270°-90H-13/14 II-L580 Количество на модель: 1
90H-270°-90H-13/14 II-L580
1
8

Номер детали на чертеже:

8

HOSE ASSEMBLY

Заводской номер: 20491-14x1W05*600 Количество на модель: 1
20491-14x1W05*600
1
9

Номер детали на чертеже:

9

Dapter

Заводской номер: GB3733.2 Количество на модель: 2
GB3733.2
2
11

Номер детали на чертеже:

11

STEERING GEAR CONNECTOR

Заводской номер: LG816.06-003 Количество на модель: 4
LG816.06-003
4
13

Номер детали на чертеже:

13

Hydraulic steering gear with valve block

Заводской номер: LG816.06.02.02 Количество на модель: 1
LG816.06.02.02
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: GB/T93 Количество на модель: 4
GB/T93
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
17

Номер детали на чертеже:

17

ASBESTOS GASKET

Заводской номер: LG816.06-004 Количество на модель: 1
LG816.06-004
1
