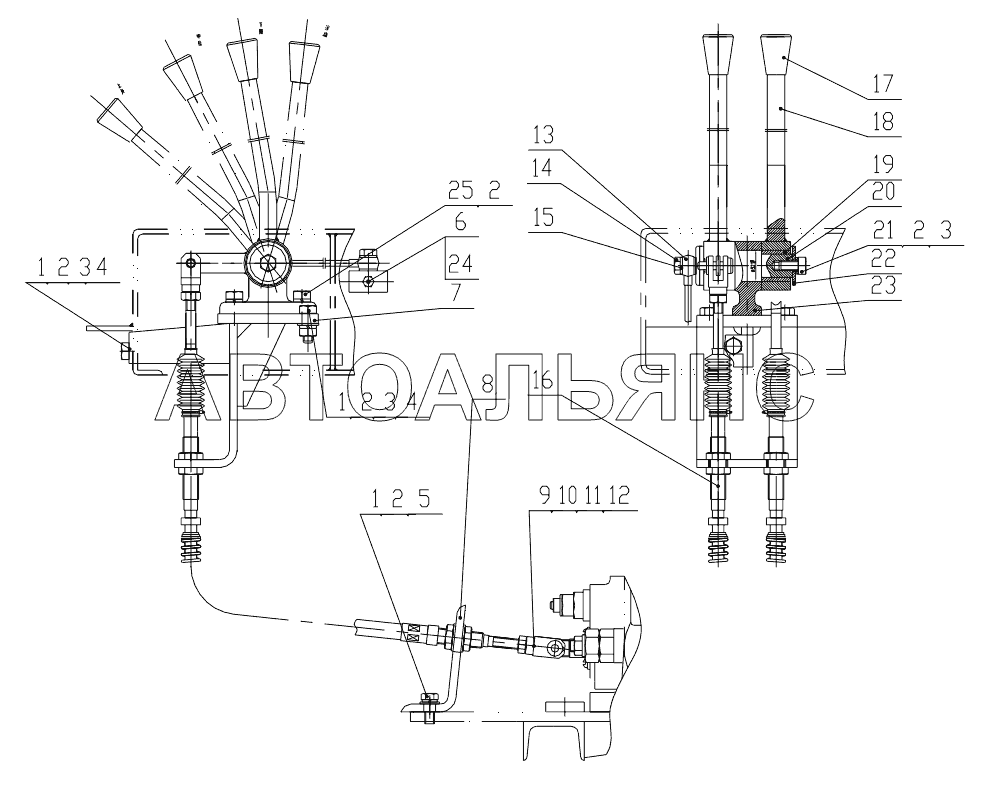

Implement control assembly (LG816.05.02) CDM-816. Каталог 2011г.

Speed control system (LG816.05.01) CDM-816 Steering hydraulic system (LG816.06) CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783 Количество на модель: 5
GB/T5783
5
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93 Количество на модель: 8
GB/T93
8
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
4

Номер детали на чертеже:

4

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 3
GB/T6170-2000
3
5

Номер детали на чертеже:

5

Washer

Заводской номер: GB/T96.1 Количество на модель: 2
GB/T96.1
2
6

Номер детали на чертеже:

6

Connecting pressure oil cup

Заводской номер: JB/T7940.2 Количество на модель: 1
JB/T7940.2
1
7

Номер детали на чертеже:

7

Securing bracket

Заводской номер: LG853.05.02.02 Количество на модель: 1
LG853.05.02.02
1
8

Номер детали на чертеже:

8

FIXING BRACKET

Заводской номер: LG816.05.02-001 Количество на модель: 1
LG816.05.02-001
1
9

Номер детали на чертеже:

9

FORK CONNECTOR

Заводской номер: LG816.05.02-005 Количество на модель: 2
LG816.05.02-005
2
10

Номер детали на чертеже:

10

PIN

Заводской номер: GB/T882B Количество на модель: 2
GB/T882B
2
11

Номер детали на чертеже:

11

Cotter pin

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
13

Номер детали на чертеже:

13

OIL FILLING PIPE

Заводской номер: LG853.05.02.04 Количество на модель: 1
LG853.05.02.04
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: LG853.05.02-012 Количество на модель: 1
LG853.05.02-012
1
15

Номер детали на чертеже:

15

Washer

Заводской номер: LG853.10.06-005 Количество на модель: 4
LG853.10.06-005
4
16

Номер детали на чертеже:

16

Control flexible shaft

Заводской номер: LG853.05.02.01 Количество на модель: 2
LG853.05.02.01
2
17

Номер детали на чертеже:

17

Knob

Заводской номер: LG816.05.02-006 Количество на модель: 2
LG816.05.02-006
2
18

Номер детали на чертеже:

18

CONTROL LEVER ASSEMBLY

Заводской номер: LG816.05.02.03 Количество на модель: 2
LG816.05.02.03
2
19

Номер детали на чертеже:

19

Bush

Заводской номер: LG853.05.02-009 Количество на модель: 2
LG853.05.02-009
2
20

Номер детали на чертеже:

20

Shaft

Заводской номер: LG853.05.02-010 Количество на модель: 1
LG853.05.02-010
1
22

Номер детали на чертеже:

22

Circlip

Заводской номер: LG853.05.02-008 Количество на модель: 2
LG853.05.02-008
2
23

Номер детали на чертеже:

23

Shaft seat

Заводской номер: LG853.05.02-007 Количество на модель: 1
LG853.05.02-007
1
24

Номер детали на чертеже:

24

OIL BOLT

Заводской номер: LG853.10.06-001 Количество на модель: 1
LG853.10.06-001
1
