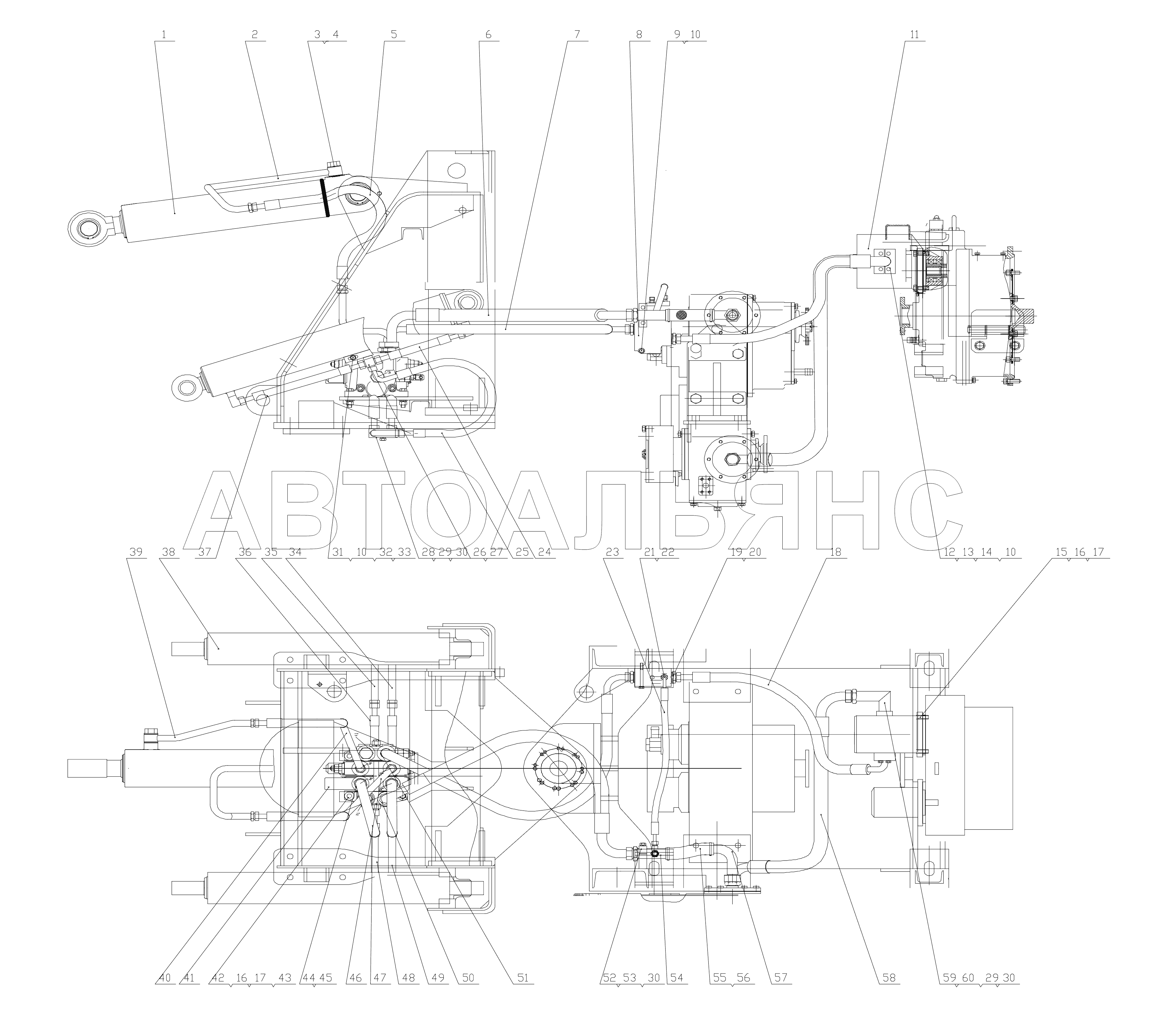

Implement hydraulic system CDM-816. Каталог 2010г.

Steering hydraulic system CDM-816 Service brake system CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STEERING CYLINDER

Заводской номер: LG816B.07.01 Количество на модель: 1
LG816B.07.01
1
2

Номер детали на чертеже:

2

STEERING CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.03 Количество на модель: 1
LG816.07.03
1
3

Номер детали на чертеже:

3

ARTICULATING BOLT FOR PIPE CONNECTOR

Заводской номер: JB999-77 Количество на модель: 2
JB999-77
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: JB1002-77 Количество на модель: 4
JB1002-77
4
5

Номер детали на чертеже:

5

HOSE FROM DISTRIBUTION VALVE TO STEERING CYLINDER

Заводской номер: 16/16-II-L620 Количество на модель: 2
16/16-II-L620
2
6

Номер детали на чертеже:

6

ARTICULATING OIL RETURN HOSE

Заводской номер: 90H(H=106)-270 ° -90H/25/28-II-L1000 Количество на модель: 1
90H(H=106)-270 ° -90H/25/28-II-L1000
1
7

Номер детали на чертеже:

7

ARTICULATING OIL INLET HOSE

Заводской номер: 90H-90°-90H/19/18-II-L1000 Количество на модель: 1
90H-90°-90H/19/18-II-L1000
1
8

Номер детали на чертеже:

8

PRIORITY VALVE

Заводской номер: LG816.07.17 Количество на модель: 1
LG816.07.17
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: GB/T93 Количество на модель: 10
GB/T93
10
11

Номер детали на чертеже:

11

IMPLEMENT PUMP

Заводской номер: LG816.07.18 Количество на модель: 1
LG816.07.18
1
12

Номер детали на чертеже:

12

PRESS PLATE

Заводской номер: LG816.07-001 Количество на модель: 1
LG816.07-001
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: GB3452.1-82 Количество на модель: 1
GB3452.1-82
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: GB/T97.1 Количество на модель: 6
GB/T97.1
6
18

Номер детали на чертеже:

18

HOSE FROM PUMP TO PRIORITY VALVE

Заводской номер: 90F-H/19/18-II-L650 Количество на модель: 1
90F-H/19/18-II-L650
1
19

Номер детали на чертеже:

19

ADAPTER

Заводской номер: LG816.07-002 Количество на модель: 2
LG816.07-002
2
21

Номер детали на чертеже:

21

CONNECTOR

Заводской номер: GB3733.2-83 Количество на модель: 1
GB3733.2-83
1
23

Номер детали на чертеже:

23

PRIORITY VALVE OIL RETURN HOSE

Заводской номер: 90H-H-8/8-I-L600 Количество на модель: 1
90H-H-8/8-I-L600
1
24

Номер детали на чертеже:

24

LIFT CYLINDER BIG CHAMBER HOSE

Заводской номер: 13/14-II-L300 Количество на модель: 2
13/14-II-L300
2
25

Номер детали на чертеже:

25

LIFT CYLINDER HOSE

Заводской номер: 90H-H/13/14-II-L820 Количество на модель: 4
90H-H/13/14-II-L820
4
26

Номер детали на чертеже:

26

LEFT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.04 Количество на модель: 1
LG816.07.04
1
27

Номер детали на чертеже:

27

RIGHT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.05 Количество на модель: 1
LG816.07.05
1
28

Номер детали на чертеже:

28

PRESS PLATE

Заводской номер: LG816.07-003 Количество на модель: 2
LG816.07-003
2
33

Номер детали на чертеже:

33

Nut

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
34

Номер детали на чертеже:

34

RIGHT CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.16 Количество на модель: 1
LG816.07.16
1
35

Номер детали на чертеже:

35

RIGHT CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.07 Количество на модель: 1
LG816.07.07
1
36

Номер детали на чертеже:

36

DISTRIBUTION HOSE

Заводской номер: 13/14-II-L470 Количество на модель: 2
13/14-II-L470
2
37

Номер детали на чертеже:

37

LIFT CYLINDER SMALL CHAMBER HOSE

Заводской номер: 13/14-II-L320 Количество на модель: 2
13/14-II-L320
2
39

Номер детали на чертеже:

39

STEERING CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.08 Количество на модель: 1
LG816.07.08
1
40

Номер детали на чертеже:

40

PIPE FROM DISTRIBUTION VALVE TO STEERING CYLINDER SMALL CHAMBER

Заводской номер: LG816.07.14 Количество на модель: 1
LG816.07.14
1
41

Номер детали на чертеже:

41

IMPLEMENT VALVE

Заводской номер: LG816.07.19 Количество на модель: 1
LG816.07.19
1
44

Номер детали на чертеже:

44

CONNECTOR FROM DISTRIBUTION VALVE TO LIFT CYLINDER AND STEERING CYLINDER PORT A,B

Заводской номер: LG816.07-004 Количество на модель: 4
LG816.07-004
4
45

Номер детали на чертеже:

45

O-RING

Заводской номер: GB3452.1-92 Количество на модель: 6
GB3452.1-92
6
46

Номер детали на чертеже:

46

PIPE FROM DISTRIBUTION VALVE TO STEERING BIG CHAMBER

Заводской номер: LG816.07.15 Количество на модель: 1
LG816.07.15
1
47

Номер детали на чертеже:

47

HOSE FROM DISTRIBUTION VALVE TO LIFT CYLINDER

Заводской номер: 16/16-II-L800 Количество на модель: 2
16/16-II-L800
2
48

Номер детали на чертеже:

48

LEFT CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.09 Количество на модель: 1
LG816.07.09
1
49

Номер детали на чертеже:

49

LEFT CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.10 Количество на модель: 1
LG816.07.10
1
50

Номер детали на чертеже:

50

ADAPTER

Заводской номер: LG816.07-005 Количество на модель: 1
LG816.07-005
1
51

Номер детали на чертеже:

51

DISTRIBUTION VALVE PORT P CONNECTOR

Заводской номер: LG816.07-006 Количество на модель: 1
LG816.07-006
1
52

Номер детали на чертеже:

52

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 1
LG853.07-002
1
54

Номер детали на чертеже:

54

OIL RETURN PIPE SEAT

Заводской номер: LG816.07.11 Количество на модель: 1
LG816.07.11
1
55

Номер детали на чертеже:

55

Pipe clamp

Заводской номер: JB/ZQ3777-86 Количество на модель: 2
JB/ZQ3777-86
2
56

Номер детали на чертеже:

56

OIL RETURN TANK HOSE

Заводской номер: 25x2-170mm Количество на модель: 1
25x2-170mm
1
57

Номер детали на чертеже:

57

OIL RETURN PIPE

Заводской номер: LG816.07.13 Количество на модель: 1
LG816.07.13
1
58

Номер детали на чертеже:

58

OIL SUCTION HOSE

Заводской номер: 90H-270 ° - 90H/25/28-II- L950 Количество на модель: 1
90H-270 ° - 90H/25/28-II- L950
1
59

Номер детали на чертеже:

59

OIL SUCTION PIPE

Заводской номер: LG816.07.12 Количество на модель: 1
LG816.07.12
1
