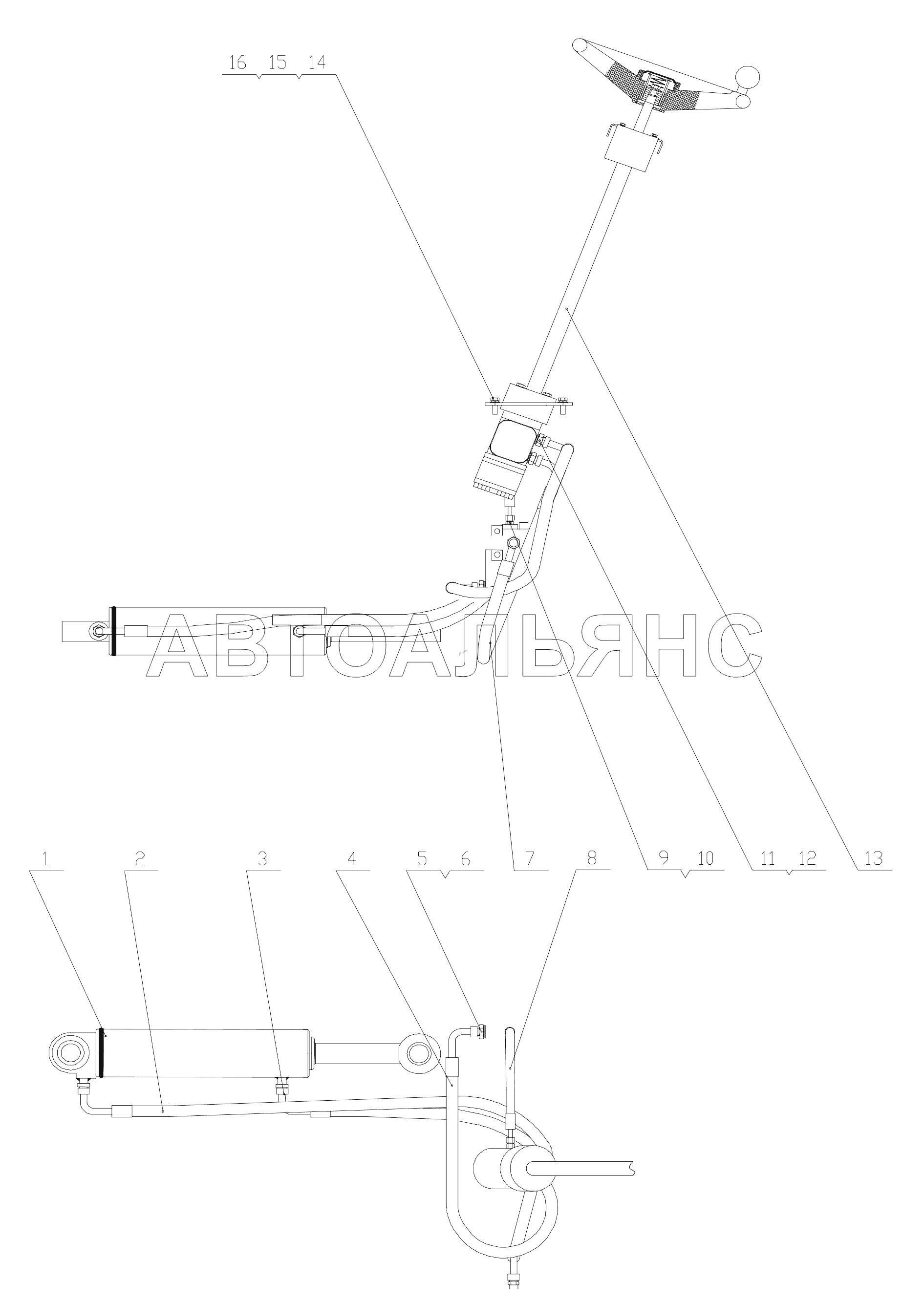

Steering hydraulic system CDM-816. Каталог 2010г.

Implement control assembly CDM-816 Implement hydraulic system CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STEERING CYLINDER

Заводской номер: LG816.06.01 Количество на модель: 1
LG816.06.01
1
2

Номер детали на чертеже:

2

HOSE FROM STEERING GEAR TO STEERING CYLINDER BIG CHAMBER

Заводской номер: 90H-270-90H/13/14-II- L1350 Количество на модель: 1
90H-270-90H/13/14-II- L1350
1
3

Номер детали на чертеже:

3

HOSE FROM STEERING GEAR TO STEERING CYLINDER SMALL CHAMBER

Заводской номер: 70H-290-90H/13/14-II- L950 Количество на модель: 1
70H-290-90H/13/14-II- L950
1
4

Номер детали на чертеже:

4

HOSE FROM PRIORITY VALVE TO STEERING GEAR

Заводской номер: 90H-225-90H/13/14-II- L610 Количество на модель: 1
90H-225-90H/13/14-II- L610
1
5

Номер детали на чертеже:

5

PRIORITY VALVE PORT CF CONNECTOR

Заводской номер: LG816.06-001 Количество на модель: 1
LG816.06-001
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: JB1002-77 Количество на модель: 1
JB1002-77
1
7

Номер детали на чертеже:

7

STEERING GEAR OIL RETURN HOSE

Заводской номер: 90H-270-90H/13/14-II- L580 Количество на модель: 1
90H-270-90H/13/14-II- L580
1
8

Номер детали на чертеже:

8

LS SENSING HOSE

Заводской номер: 90H-270 ° -90H/8/8-II-L600 Количество на модель: 1
90H-270 ° -90H/8/8-II-L600
1
9

Номер детали на чертеже:

9

CONNECTOR

Заводской номер: GB3733.2-83 Количество на модель: 2
GB3733.2-83
2
11

Номер детали на чертеже:

11

STEERING GEAR CONNECTOR

Заводской номер: LG816.06-003 Количество на модель: 3
LG816.06-003
3
13

Номер детали на чертеже:

13

STEERING GEAR ASSEMBLY

Заводской номер: LG816.06.02 Количество на модель: 1
LG816.06.02
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: GB/T93 Количество на модель: 4
GB/T93
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
