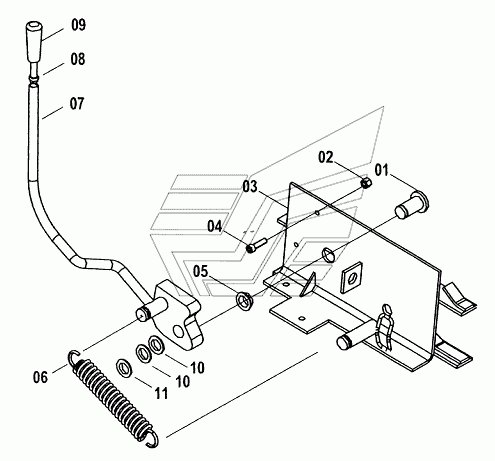

Рычаг управления в сборе CLG-225. Каталог 2008г.

Рабочая площадка оператора в сборе CLG-225 Опора кресла CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Палец

Заводской номер: 61A0535 Количество на модель: 1
61A0535
1
2

Номер детали на чертеже:

2

NUT

Заводской номер: 03B0021 Количество на модель: 2
03B0021
2
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 00D1814 Количество на модель: 1
00D1814
1
4

Номер детали на чертеже:

4

Винт

Заводской номер: 04B0174 Количество на модель: 2
04B0174
2
5

Номер детали на чертеже:

5

Вкладыш

Заводской номер: 89A0073 Количество на модель: 1
89A0073
1
6

Номер детали на чертеже:

6

Пружина натяжная

Заводской номер: 75A0203 Количество на модель: 1
75A0203
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: 16D0317 Количество на модель: 1
16D0317
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 03B0035 Количество на модель: 1
03B0035
1
9

Номер детали на чертеже:

9

Ручка

Заводской номер: 35C0425 Количество на модель: 1
35C0425
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 06B0016 Количество на модель: 2
06B0016
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 07B0070 Количество на модель: 1
07B0070
1
