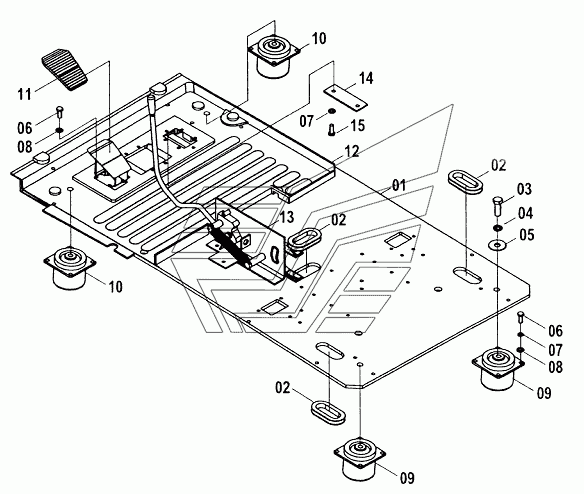

Рабочая площадка оператора в сборе CLG-225. Каталог 2008г.

Воздушный кондиционер (D) CLG-225 Рычаг управления в сборе CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пол

Заводской номер: 14A2848 Количество на модель: 1
14A2848
1
2

Номер детали на чертеже:

2

Гильза

Заводской номер: 82A0335 Количество на модель: 3
82A0335
3
3

Номер детали на чертеже:

3

Болт

Заводской номер: 00B0094 Количество на модель: 4
00B0094
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0015 Количество на модель: 4
06B0015
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 06B0087 Количество на модель: 4
06B0087
4
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 00B0012 Количество на модель: 22
00B0012
22
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0002 Количество на модель: 20
06B0002
20
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 06B0001 Количество на модель: 22
06B0001
22
9

Номер детали на чертеже:

9

Амортизатор

Заводской номер: 35C0286 Количество на модель: 2
35C0286
2
10

Номер детали на чертеже:

10

Амортизатор

Заводской номер: 35C0285 Количество на модель: 2
35C0285
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 84A0209 Количество на модель: 2
84A0209
2
12

Номер детали на чертеже:

12

Коврик

Заводской номер: 84A0528 Количество на модель: 1
84A0528
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 24C0266 Количество на модель: 1
24C0266
1
14

Номер детали на чертеже:

14

Пластина

Заводской номер: 10A1156 Количество на модель: 1
10A1156
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 00B0056 Количество на модель: 2
00B0056
2
