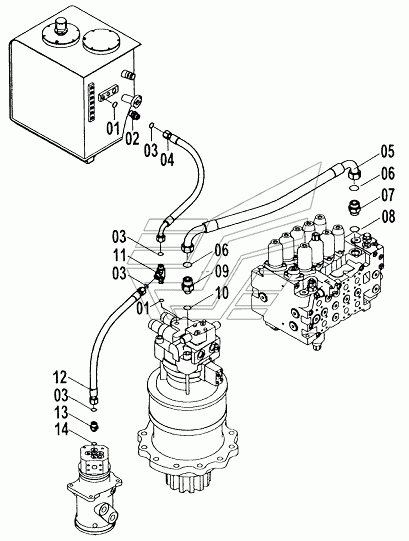

Сливной трубопровод (A) CLG-225. Каталог 2008г.

Главный трубопровод (D) CLG-225 Сливной трубопровод (B) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0040 Количество на модель: 2
12B0040
2
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 00A0731 Количество на модель: 1
00A0731
1
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0370 Количество на модель: 2
12B0370
2
4

Номер детали на чертеже:

4

Шланг

Заводской номер: 06C2157 Количество на модель: 1
06C2157
1
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 07C0327 Количество на модель: 1
07C0327
1
6

Номер детали на чертеже:

6

Кольцо круглого сечения

Заводской номер: 12B0224 Количество на модель: 2
12B0224
2
7

Номер детали на чертеже:

7

Смычка

Заводской номер: 00A0010 Количество на модель: 1
00A0010
1
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0013 Количество на модель: 1
12B0013
1
9

Номер детали на чертеже:

9

Смычка

Заводской номер: 00A0009 Количество на модель: 1
00A0009
1
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12B0355 Количество на модель: 1
12B0355
1
11

Номер детали на чертеже:

11

Смычка

Заводской номер: 32C0258 Количество на модель: 1
32C0258
1
12

Номер детали на чертеже:

12

Шланг

Заводской номер: 06C0871 Количество на модель: 1
06C0871
1
13

Номер детали на чертеже:

13

Смычка

Заводской номер: 00A0007 Количество на модель: 1
00A0007
1
14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 7280343 Количество на модель: 1
7280343
1
