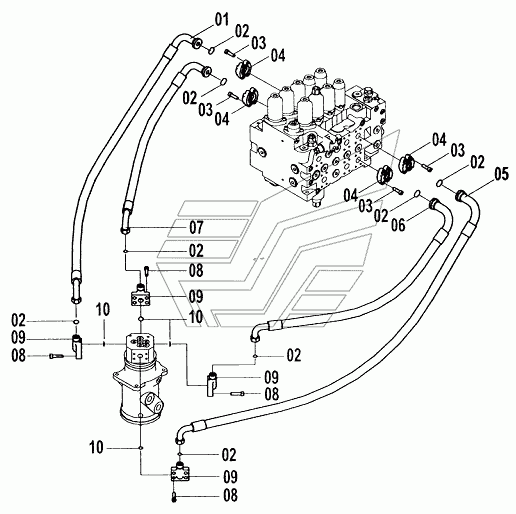

Главный трубопровод (D) CLG-225. Каталог 2008г.

Главный трубопровод (C) CLG-225 Сливной трубопровод (A) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 06C0015 Количество на модель: 1
06C0015
1
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 8
12B0445
8
3

Номер детали на чертеже:

3

Винт

Заводской номер: 04B0186 Количество на модель: 16
04B0186
16
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 04A0250 Количество на модель: 4
04A0250
4
5

Номер детали на чертеже:

5

Шланг

Заводской номер: 06C1924 Количество на модель: 1
06C1924
1
6

Номер детали на чертеже:

6

Шланг

Заводской номер: 06C1925 Количество на модель: 1
06C1925
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 06C2211 Количество на модель: 1
06C2211
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: 00B0084 Количество на модель: 16
00B0084
16
9

Номер детали на чертеже:

9

Соединительный фланец

Заводской номер: 03A0021 Количество на модель: 4
03A0021
4
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12B0271 Количество на модель: 4
12B0271
4
