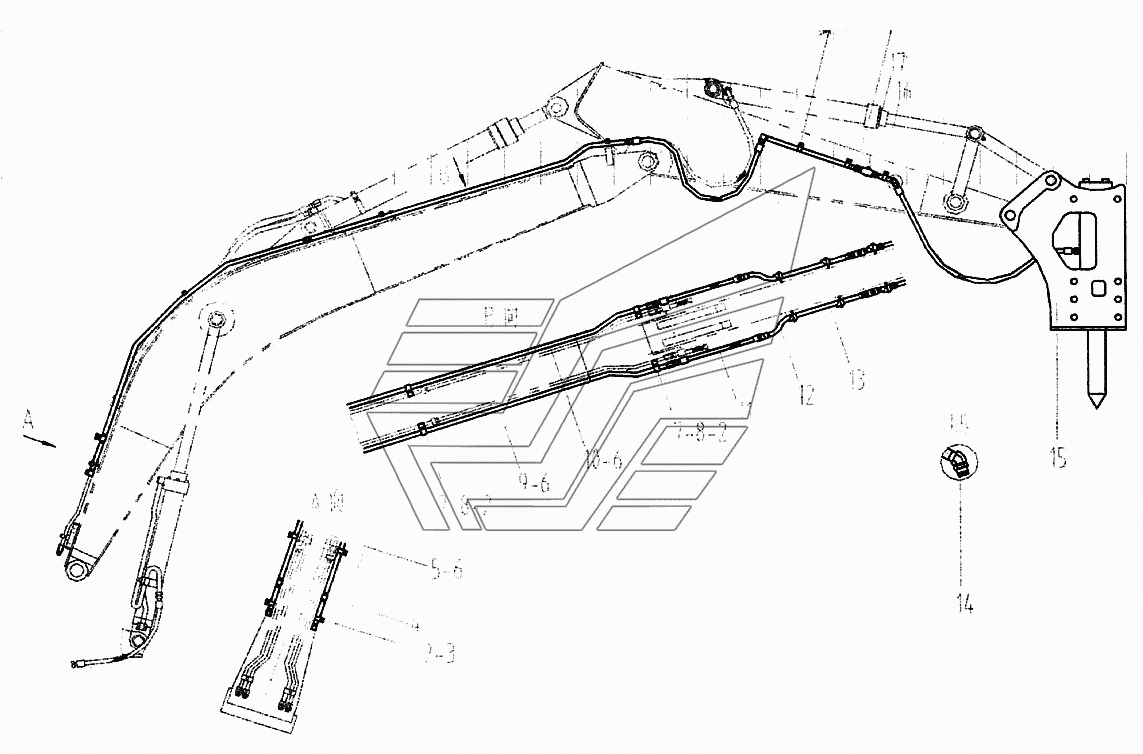

Основной трубопровод гидромолота CLG-220. Каталог 2008г.

Электросистема CLG-220 Основной трубопровод гидромолота на раме CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01B0010 Количество на модель: 10
01B0010
10
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0008 Количество на модель: 14
06B0008
14
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 72A0248 Количество на модель: 10
72A0248
10
4

Номер детали на чертеже:

4

Пробка

Заводской номер: 05A0088 Количество на модель: 2
05A0088
2
5

Номер детали на чертеже:

5

Труба

Заводской номер: 10D0887 Количество на модель: 2
10D0887
2
6

Номер детали на чертеже:

6

Кольцо круглого сечения

Заводской номер: 12B0224 Количество на модель: 10
12B0224
10
7

Номер детали на чертеже:

7

Болт

Заводской номер: 00B0033 Количество на модель: 4
00B0033
4
8

Номер детали на чертеже:

8

Зажим

Заводской номер: 72A0019 Количество на модель: 4
72A0019
4
9

Номер детали на чертеже:

9

Труба

Заводской номер: 10D0889 Количество на модель: 1
10D0889
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: 10D0890 Количество на модель: 1
10D0890
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 07C0358 Количество на модель: 2
07C0358
2
12

Номер детали на чертеже:

12

Труба

Заводской номер: 10D1037 Количество на модель: 1
10D1037
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: 10D1038 Количество на модель: 1
10D1038
1
14

Номер детали на чертеже:

14

Пробка

Заводской номер: 44C0083 Количество на модель: 2
44C0083
2
15

Номер детали на чертеже:

15

Гидромолот

Заводской номер: 44C0074 Количество на модель: 1
44C0074
1
16

Номер детали на чертеже:

16

Трубка

Заводской номер: 10D1024 Количество на модель: 2
10D1024
2
17

Номер детали на чертеже:

17

Кран запорный

Заводской номер: 12C0211 Количество на модель: 2
12C0211
2
18

Номер детали на чертеже:

18

Фитинг

Заводской номер: 00A0879 Количество на модель: 2
00A0879
2
