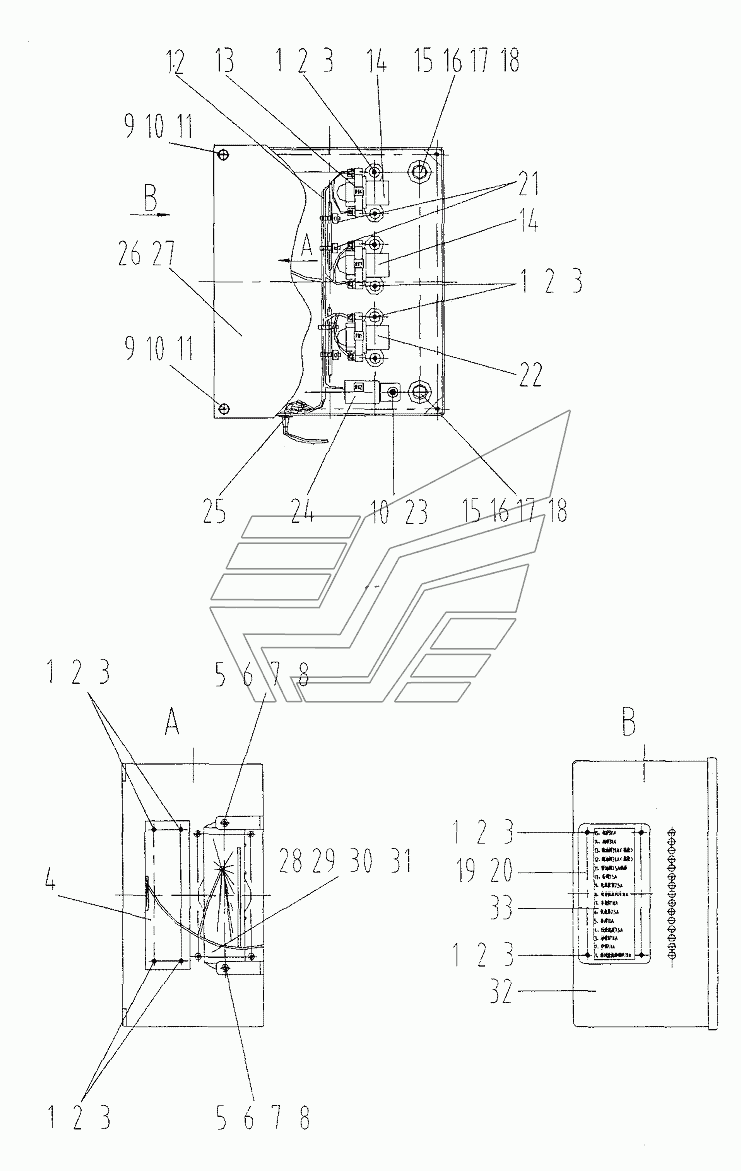

Электросистема CLG-220. Каталог 2008г.

Электросистема CLG-220 Основной трубопровод гидромолота CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 04B0198 Количество на модель: 14
04B0198
14
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0097 Количество на модель: 14
06B0097
14
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 06B0022 Количество на модель: 14
06B0022
14
4

Номер детали на чертеже:

4

Плата печатная

Заводской номер: 37B0082 Количество на модель: 1
37B0082
1
5

Номер детали на чертеже:

5

SCREW

Заводской номер: 04B0055 Количество на модель: 2
04B0055
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0017 Количество на модель: 2
06B0017
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 06B0066 Количество на модель: 2
06B0066
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 03B0032 Количество на модель: 2
03B0032
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 00B0021 Количество на модель: 4
00B0021
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 06B0024 Количество на модель: 4
06B0024
4
11

Номер детали на чертеже:

11

Шайба резиновая

Заводской номер: 83A0187 Количество на модель: 4
83A0187
4
12

Номер детали на чертеже:

12

Жгут проводов

Заводской номер: 08C0459 Количество на модель: 1
08C0459
1
13

Номер детали на чертеже:

13

Табличка реле

Заводской номер: 74A0246 Количество на модель: 1
74A0246
1
14

Номер детали на чертеже:

14

Реле

Заводской номер: 31B0006 Количество на модель: 2
31B0006
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 00B0020 Количество на модель: 4
00B0020
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 06B0006 Количество на модель: 4
06B0006
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 06B0005 Количество на модель: 4
06B0005
4
18

Номер детали на чертеже:

18

Шайба резиновая

Заводской номер: 83A0184 Количество на модель: 4
83A0184
4
19

Номер детали на чертеже:

19

Панель защитная

Заводской номер: 83A0185 Количество на модель: 1
83A0185
1
20

Номер детали на чертеже:

20

Панель

Заводской номер: 10A0797 Количество на модель: 1
10A0797
1
21

Номер детали на чертеже:

21

Хомут

Заводской номер: 37B0009 Количество на модель: 8
37B0009
8
22

Номер детали на чертеже:

22

Реле

Заводской номер: 31B0011 Количество на модель: 1
31B0011
1
23

Номер детали на чертеже:

23

Винт

Заводской номер: 04B0106 Количество на модель: 1
04B0106
1
24

Номер детали на чертеже:

24

Панель защитная

Заводской номер: 31B0009 Количество на модель: 1
31B0009
1
25

Номер детали на чертеже:

25

Кольцо резиновое

Заводской номер: 83A0131 Количество на модель: 1
83A0131
1
26

Номер детали на чертеже:

26

Панель защитная

Заводской номер: 83A0186 Количество на модель: 1
83A0186
1
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 20A0179 Количество на модель: 1
20A0179
1
28

Номер детали на чертеже:

28

Предохранитель плавкий

Заводской номер: 37B0012 Количество на модель: 4
37B0012
4
29

Номер детали на чертеже:

29

Предохранитель плавкий

Заводской номер: 37B0013 Количество на модель: 5
37B0013
5
30

Номер детали на чертеже:

30

Предохранитель плавкий

Заводской номер: 37B0014 Количество на модель: 1
37B0014
1
31

Номер детали на чертеже:

31

Предохранитель плавкий

Заводской номер: 37B0015 Количество на модель: 5
37B0015
5
32

Номер детали на чертеже:

32

Коробка управления

Заводской номер: 04D0124 Количество на модель: 1
04D0124
1
33

Номер детали на чертеже:

33

Табличка коробки предохранителей

Заводской номер: 74A0413 Количество на модель: 1
74A0413
1
