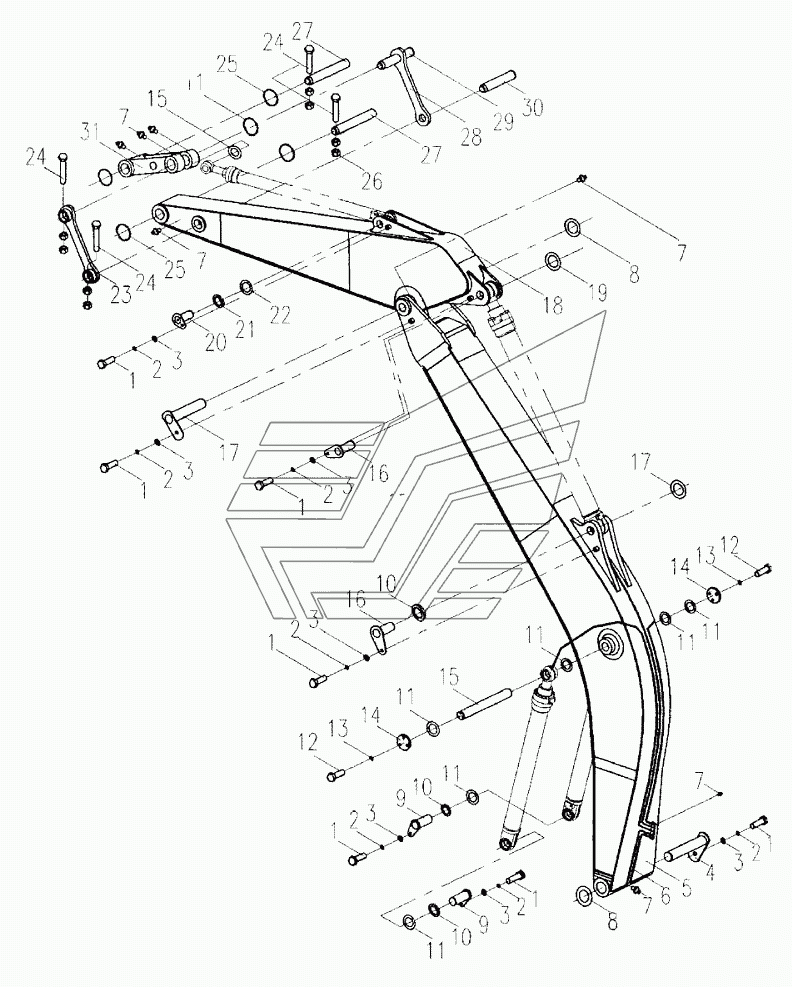

Рабочее оборудование CLG-220. Каталог 2008г.

Ящик с инструментами и противовес CLG-220 Стрела, рукоять ковша, шатун CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 00B0231 Количество на модель: 7
00B0231
7
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 06B0016 Количество на модель: 7
06B0016
7
3

Номер детали на чертеже:

3

Пластина

Заводской номер: 12A0487 Количество на модель: 7
12A0487
7
4

Номер детали на чертеже:

4

Палец

Заводской номер: 11D0190 Количество на модель: 1
11D0190
1
5

Номер детали на чертеже:

5

Стрела

Заводской номер: 43C0094 Количество на модель: 1
43C0094
1
6

Номер детали на чертеже:

6

Трубопровод смазки

Заводской номер: 00C0230 Количество на модель: 1
00C0230
1
7

Номер детали на чертеже:

7

Ниппель

Заводской номер: 10B0014 Количество на модель: 8
10B0014
8
8

Номер детали на чертеже:

8

Шайба регулировочная

Заводской номер: 28C0023 Количество на модель: 2
28C0023
2
9

Номер детали на чертеже:

9

Палец

Заводской номер: 11D0186 Количество на модель: 2
11D0186
2
10

Номер детали на чертеже:

10

Пластина

Заводской номер: 15A0695 Количество на модель: 4
15A0695
4
11

Номер детали на чертеже:

11

Шайба регулировочная

Заводской номер: 28C0024 Количество на модель: 5
28C0024
5
12

Номер детали на чертеже:

12

Болт

Заводской номер: 00B0239 Количество на модель: 6
00B0239
6
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 06B0007 Количество на модель: 6
06B0007
6
14

Номер детали на чертеже:

14

Пластина нажимная

Заводской номер: 14A1460 Количество на модель: 2
14A1460
2
15

Номер детали на чертеже:

15

Палец

Заводской номер: 60A0385 Количество на модель: 1
60A0385
1
16

Номер детали на чертеже:

16

Палец

Заводской номер: 11D0187 Количество на модель: 2
11D0187
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 11D0189 Количество на модель: 1
11D0189
1
18

Номер детали на чертеже:

18

Рукоять ковша

Заводской номер: 24C0088 Количество на модель: 1
24C0088
1
19

Номер детали на чертеже:

19

Шайба регулировочная

Заводской номер: 28C0042 Количество на модель: 3
28C0042
3
20

Номер детали на чертеже:

20

Палец

Заводской номер: 11D0188 Количество на модель: 1
11D0188
1
21

Номер детали на чертеже:

21

Пластина

Заводской номер: 15A0697 Количество на модель: 1
15A0697
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 28C0043 Количество на модель: 2
28C0043
2
23

Номер детали на чертеже:

23

Коромысло

Заводской номер: 21D0094 Количество на модель: 1
21D0094
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01B0124 Количество на модель: 4
01B0124
4
25

Номер детали на чертеже:

25

Кольцо круглого сечения

Заводской номер: 12B0513 Количество на модель: 4
12B0513
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 03B0294 Количество на модель: 8
03B0294
8
27

Номер детали на чертеже:

27

Палец

Заводской номер: 60A0384 Количество на модель: 2
60A0384
2
28

Номер детали на чертеже:

28

Шатун

Заводской номер: 64A0106 Количество на модель: 1
64A0106
1
29

Номер детали на чертеже:

29

Палец

Заводской номер: 60A0398 Количество на модель: 1
60A0398
1
30

Номер детали на чертеже:

30

Палец

Заводской номер: 60A0399 Количество на модель: 1
60A0399
1
31

Номер детали на чертеже:

31

Шатун

Заводской номер: 24C0092 Количество на модель: 1
24C0092
1
