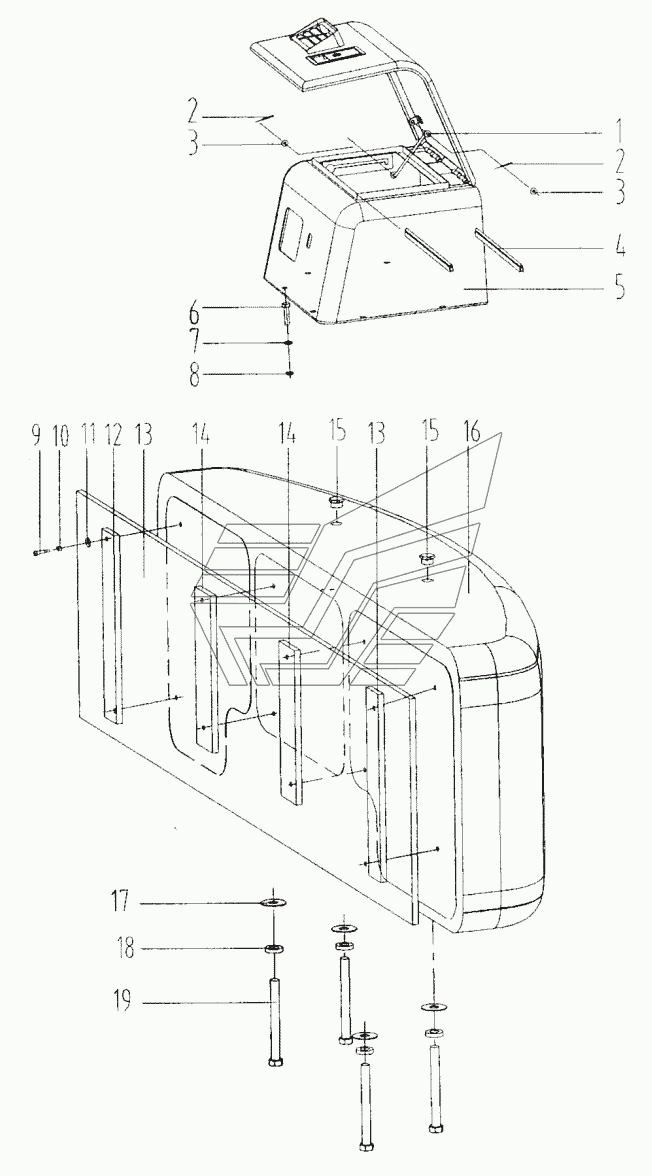

Ящик с инструментами и противовес CLG-220. Каталог 2008г.

Платформа поворотная в сборе CLG-220 Рабочее оборудование CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стойка

Заводской номер: 16D0050 Количество на модель: 1
16D0050
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: 08B0010 Количество на модель: 2
08B0010
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 06B0005 Количество на модель: 2
06B0005
2
4

Номер детали на чертеже:

4

Полоска резиновая

Заводской номер: 84A0186 Количество на модель: 2
84A0186
2
5

Номер детали на чертеже:

5

Ящик с инструментами

Заводской номер: 04D0045 Количество на модель: 1
04D0045
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 00B0005 Количество на модель: 6
00B0005
6
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0002 Количество на модель: 6
06B0002
6
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 06B0030 Количество на модель: 6
06B0030
6
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 00B0023 Количество на модель: 8
00B0023
8
10

Номер детали на чертеже:

10

Муфта

Заводской номер: 55A0575 Количество на модель: 8
55A0575
8
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 56A0184 Количество на модель: 8
56A0184
8
12

Номер детали на чертеже:

12

Пластина нажимная

Заводской номер: 10A0808 Количество на модель: 2
10A0808
2
13

Номер детали на чертеже:

13

Материал звукопогло­щающий

Заводской номер: 82A0023 Количество на модель: 1
82A0023
1
14

Номер детали на чертеже:

14

Пластина нажимная

Заводской номер: 10A0809 Количество на модель: 2
10A0809
2
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: 03B0041 Количество на модель: 2
03B0041
2
16

Номер детали на чертеже:

16

Противовес

Заводской номер: 47D0016 Количество на модель: 1
47D0016
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 28C0008 Количество на модель: 4
28C0008
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 56A0018 Количество на модель: 4
56A0018
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01B0376 Количество на модель: 4
01B0376
4
