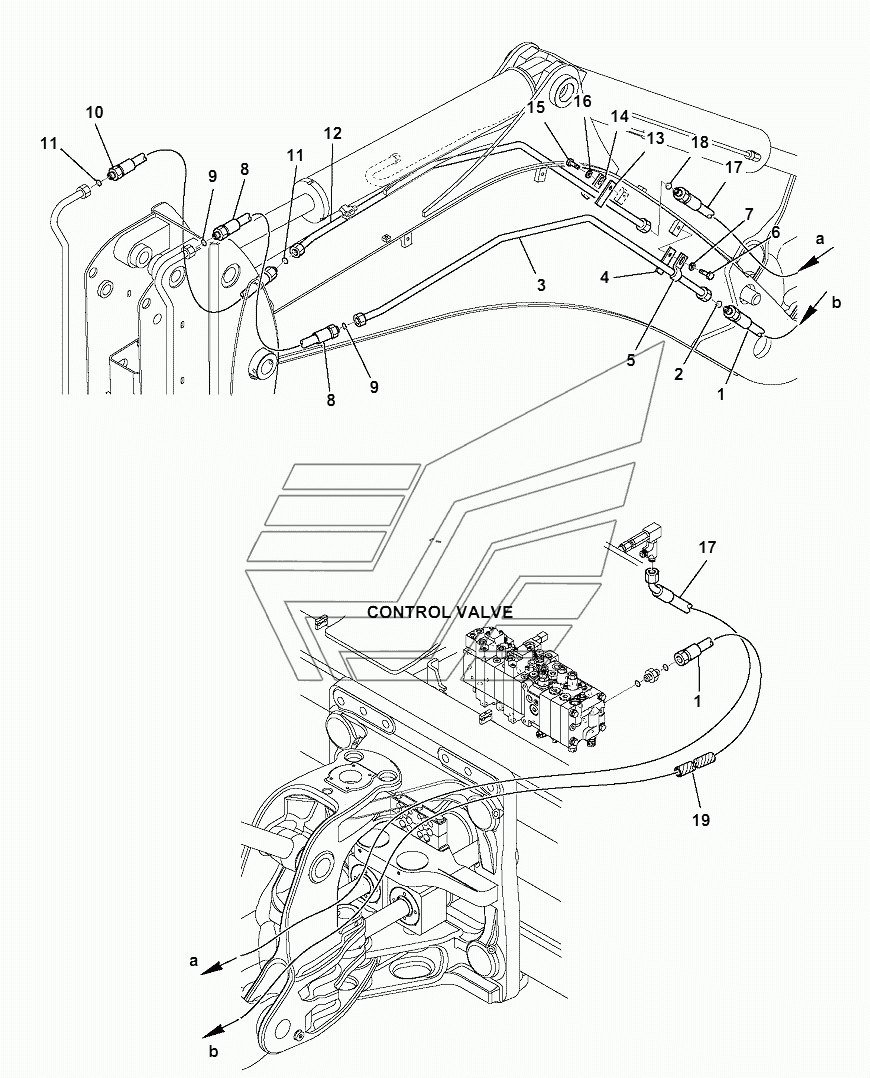

HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM) (1/2) WB97S-5E0. Каталог 2018г.

HYDRAULIC PIPING (SERVOCONTROL LINE) (TELESCOPIC ARM LINE) WB97S-5E0 HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM) (2/2) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
14
17
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-62-14530 Количество на модель: 1
42N-62-14530
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11018 Количество на модель: 1
02896-11018
1
3

Номер детали на чертеже:

3

PIPE

Заводской номер: 42N-62-14810 Количество на модель: 1
42N-62-14810
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 42N-62-14241 Количество на модель: 3
42N-62-14241
3
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 42N-62-14231 Количество на модель: 3
42N-62-14231
3
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01016-51030 Количество на модель: 3
01016-51030
3
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-11032 Количество на модель: 3
01643-11032
3
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 42N-62-14540 Количество на модель: 1
42N-62-14540
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 42N-62-14550 Количество на модель: 1
42N-62-14550
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 37B-09-15021 Количество на модель: 2
37B-09-15021
2
12

Номер детали на чертеже:

12

PIPE

Заводской номер: 42N-62-14820 Количество на модель: 1
42N-62-14820
1
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 42N-62-14221 Количество на модель: 3
42N-62-14221
3
17

Номер детали на чертеже:

17

Hose

Заводской номер: 42N-62-14521 Количество на модель: 1
42N-62-14521
1
19

Номер детали на чертеже:

19

PROTECTION

Заводской номер: 42N-62-17150 Количество на модель: 1
42N-62-17150
1
