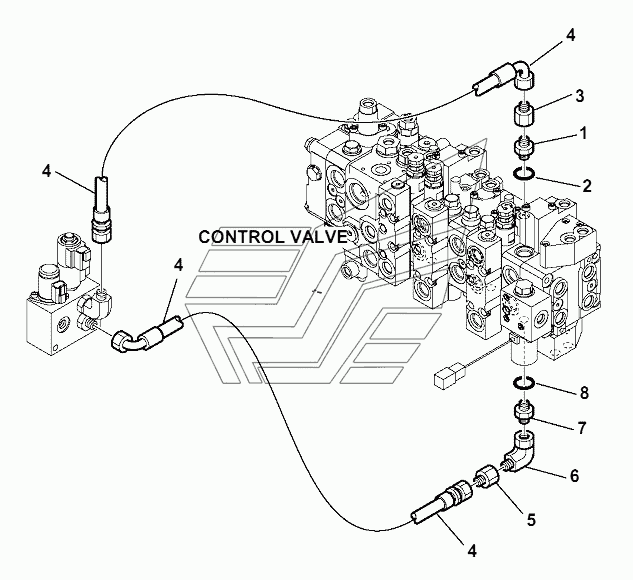

HYDRAULIC PIPING (SERVOCONTROL LINE) (TELESCOPIC ARM LINE) WB97S-5E0. Каталог 2018г.

HYDRAULIC PIPING (TELESCOPIC ARM LINE) WB97S-5E0 HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM) (1/2) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION

Заводской номер: 37D-09-2U154 Количество на модель: 1
37D-09-2U154
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-88006 Количество на модель: 1
37B-09-88006
1
3

Номер детали на чертеже:

3

VALVE

Заводской номер: 42N-62-15960 Количество на модель: 1
42N-62-15960
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 42N-62-14970 Количество на модель: 2
42N-62-14970
2
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 21D-09-55610 Количество на модель: 1
21D-09-55610
1
HYDRAULIC PIPING (TELESCOPIC ARM LINE) WB97S-5E0 HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM) (1/2) WB97S-5E0
