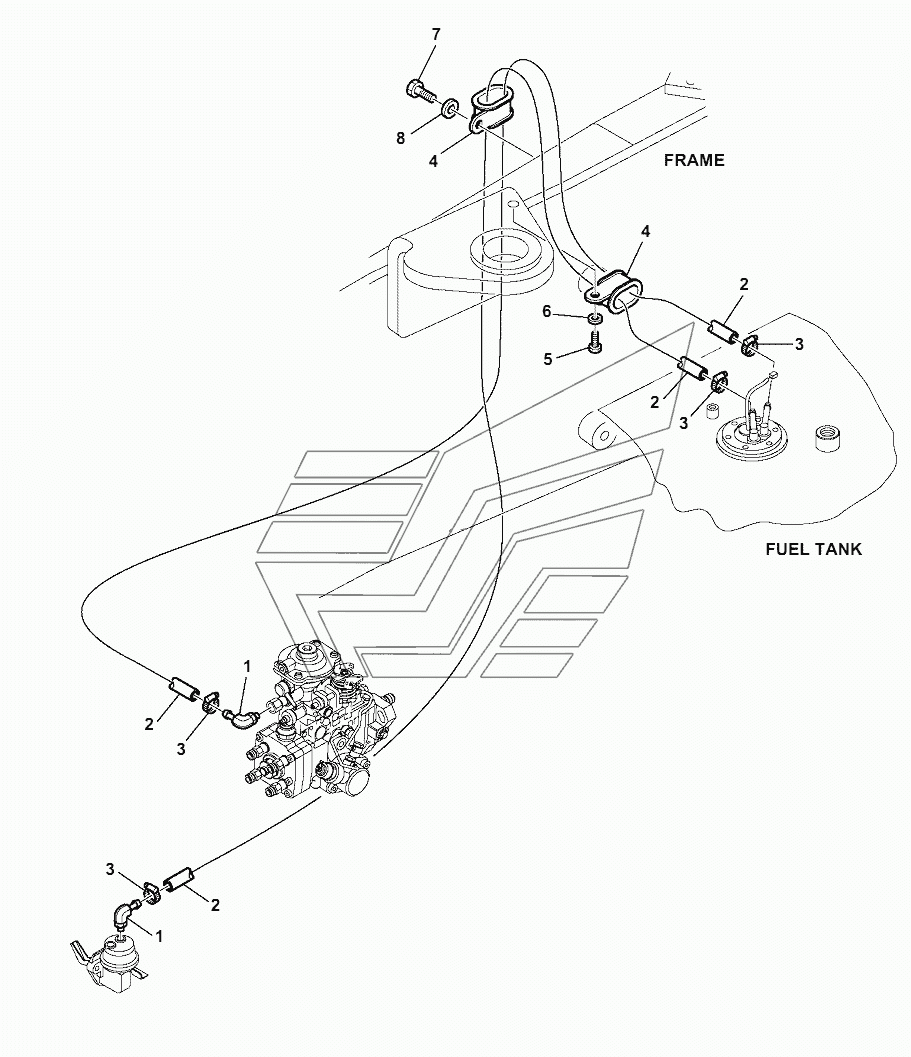

FUEL PIPING WB93R-5E0. Каталог 2018г.

FUEL TANK WB93R-5E0 BATTERY (185 Ah) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 395-04-11200 Количество на модель: 2
395-04-11200
2
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 42N-04-11340 Количество на модель: 2
42N-04-11340
2
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 07285-00130 Количество на модель: 4
07285-00130
4
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 04435-52210 Количество на модель: 2
04435-52210
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80820 Количество на модель: 1
01010-80820
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81035 Количество на модель: 1
01010-81035
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-11032 Количество на модель: 1
01643-11032
1
