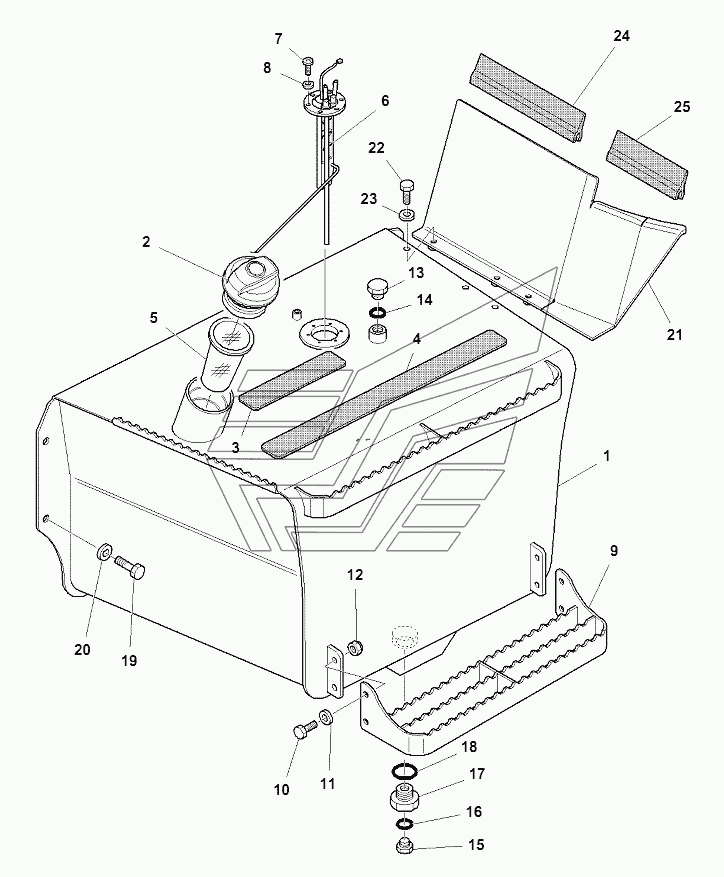

FUEL TANK WB93R-5E0. Каталог 2018г.

FAN GUARD (WITH HEATING) WB93R-5E0 FUEL PIPING WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FUEL TANK, ASSEMBLY

Заводской номер: 42N-04-11800 Количество на модель: 1
42N-04-11800
1
1

Номер детали на чертеже:

1

FUEL TANK

Заводской номер: 42N-04-11811 Количество на модель: 1
42N-04-11811
1
2

Номер детали на чертеже:

2

FUEL CAP

Заводской номер: 42N-04-11220 Количество на модель: 1
42N-04-11220
1
3

Номер детали на чертеже:

3

ANTISLIP

Заводской номер: 42N-54-12480 Количество на модель: 2
42N-54-12480
2
4

Номер детали на чертеже:

4

ANTISLIP

Заводской номер: 42N-54-12470 Количество на модель: 2
42N-54-12470
2
5

Номер детали на чертеже:

5

STRAINER

Заводской номер: 21W-09-R1350 Количество на модель: 1
21W-09-R1350
1
6

Номер детали на чертеже:

6

FUEL LEVEL

Заводской номер: 42N-06-11250 Количество на модель: 1
42N-06-11250
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 37A-09-1W027 Количество на модель: 6
37A-09-1W027
6
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01640-20408 Количество на модель: 6
01640-20408
6
9

Номер детали на чертеже:

9

STEP

Заводской номер: 42N-04-11820 Количество на модель: 1
42N-04-11820
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01016-51030 Количество на модель: 4
01016-51030
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-11032 Количество на модель: 4
01643-11032
4
12

Номер детали на чертеже:

12

NUT

Заводской номер: 21D-09-24190 Количество на модель: 4
21D-09-24190
4
13

Номер детали на чертеже:

13

PLUG

Заводской номер: 37D-09-5K753 Количество на модель: 1
37D-09-5K753
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 37B-09-15617 Количество на модель: 1
37B-09-15617
1
15

Номер детали на чертеже:

15

PLUG

Заводской номер: 37D-09-5K751 Количество на модель: 1
37D-09-5K751
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
17

Номер детали на чертеже:

17

UNION

Заводской номер: 42N-62-15990 Количество на модель: 1
42N-62-15990
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 37B-09-15217 Количество на модель: 1
37B-09-15217
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01016-51235 Количество на модель: 4
01016-51235
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-11232 Количество на модель: 4
01643-11232
4
21

Номер детали на чертеже:

21

SEAL

Заводской номер: 42N-54-18920 Количество на модель: 1
42N-54-18920
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81020 Количество на модель: 3
01010-81020
3
24

Номер детали на чертеже:

24

SPLASH-GUARD

Заводской номер: 42N-54-12963 Количество на модель: 1
42N-54-12963
1
25

Номер детали на чертеже:

25

SEAL

Заводской номер: 42N-54-18910 Количество на модель: 1
42N-54-18910
1
