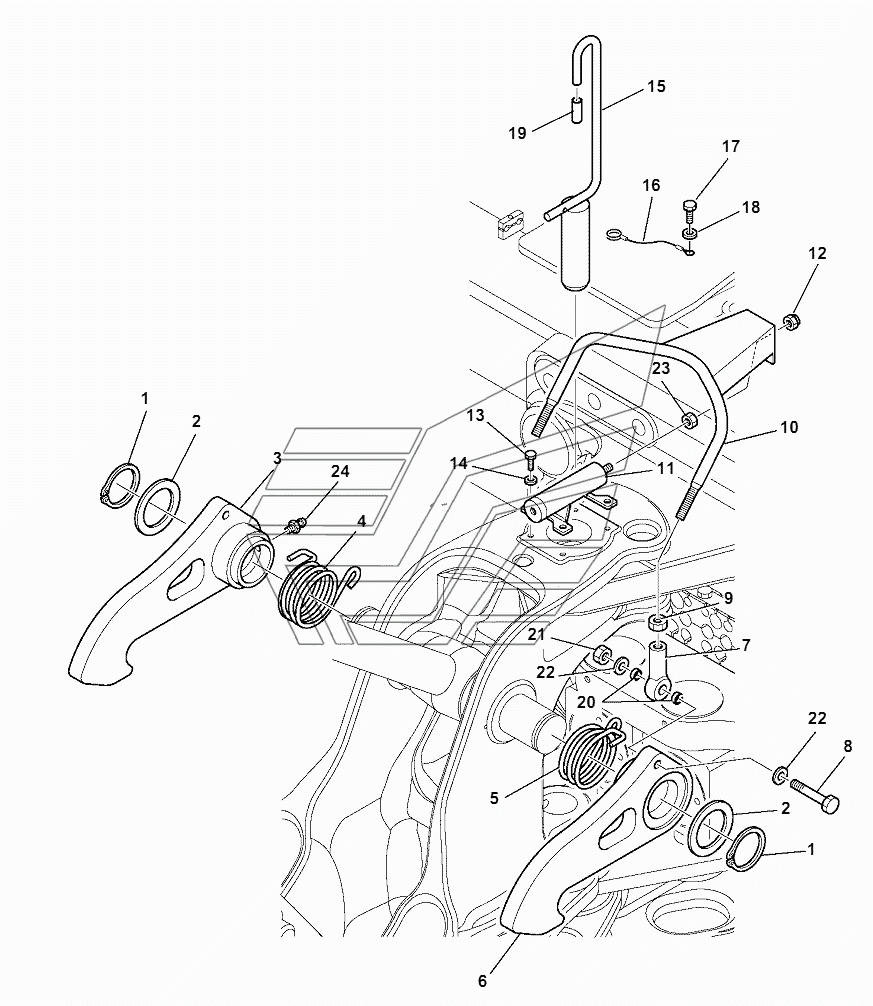

BOOM LOCK SYSTEM WB93R-5E0. Каталог 2018г.

SWING BRACKET WB93R-5E0 BOOM LOCK CYLINDER WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RING, SNAP

Заводской номер: 42N-70-11831 Количество на модель: 2
42N-70-11831
2
2

Номер детали на чертеже:

2

RING

Заводской номер: 42N-70-11810 Количество на модель: 2
42N-70-11810
2
3

Номер детали на чертеже:

3

HOOK, R.H.

Заводской номер: 42N-856-1934NK Количество на модель: 1
42N-856-1934NK
1
4

Номер детали на чертеже:

4

SPRING, R.H.

Заводской номер: 42N-856-1961 Количество на модель: 1
42N-856-1961
1
5

Номер детали на чертеже:

5

SPRING

Заводской номер: 42N-856-1951 Количество на модель: 1
42N-856-1951
1
6

Номер детали на чертеже:

6

HOOK, L.H.

Заводской номер: 42N-856-1924NK Количество на модель: 1
42N-856-1924NK
1
7

Номер детали на чертеже:

7

END

Заводской номер: 37A-09-98011 Количество на модель: 2
37A-09-98011
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
10

Номер детали на чертеже:

10

LEVER

Заводской номер: 42N-856-1944 Количество на модель: 1
42N-856-1944
1
11

Номер детали на чертеже:

11

BOOM LOCK CYLINDER, ASSEMBLY

Заводской номер: 42N-856-3601 Количество на модель: 1
42N-856-3601
1
12

Номер детали на чертеже:

12

NUT

Заводской номер: 21D-09-24190 Количество на модель: 1
21D-09-24190
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-80820 Количество на модель: 4
01010-80820
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-10823 Количество на модель: 4
01643-10823
4
15

Номер детали на чертеже:

15

PIN

Заводской номер: 42N-856-1460 Количество на модель: 1
42N-856-1460
1
16

Номер детали на чертеже:

16

CABLE

Заводской номер: 42N-43-14650 Количество на модель: 1
42N-43-14650
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-11032 Количество на модель: 1
01643-11032
1
19

Номер детали на чертеже:

19

COVER

Заводской номер: 37A-970-1180 Количество на модель: 1
37A-970-1180
1
20

Номер детали на чертеже:

20

BUSHING

Заводской номер: 42N-856-1980 Количество на модель: 4
42N-856-1980
4
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-11232 Количество на модель: 4
01643-11232
4
23

Номер детали на чертеже:

23

NUT

Заводской номер: 21D-09-21730 Количество на модель: 1
21D-09-21730
1
24

Номер детали на чертеже:

24

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 2
21D-09-89140
2
