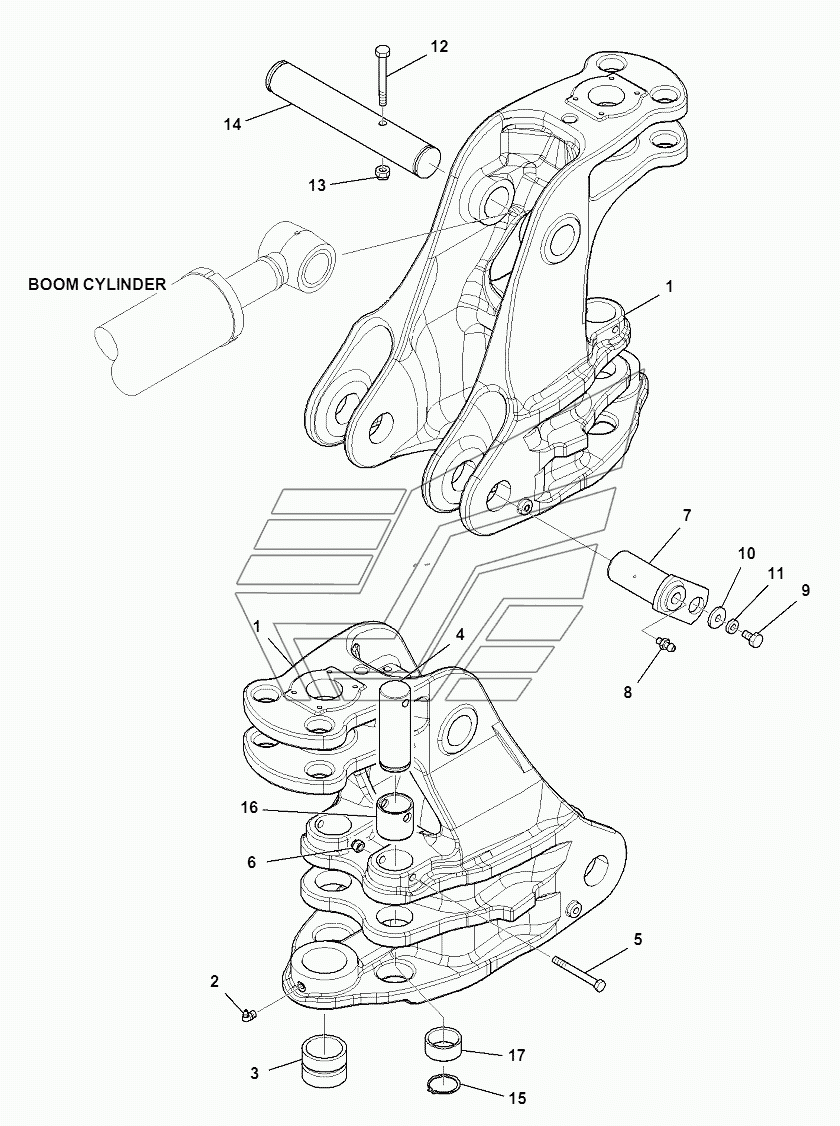

SWING BRACKET WB93R-5E0. Каталог 2018г.

SLIDING PLATE LOCK CYLINDER WB93R-5E0 BOOM LOCK SYSTEM WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SWING BRACKET, ASSEMBLY

Заводской номер: 42N-856-2512 Количество на модель: 1
42N-856-2512
1
2

Номер детали на чертеже:

2

FITTING, GREASE

Заводской номер: 37A-09-9G004 Количество на модель: 1
37A-09-9G004
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 42N-856-2520 Количество на модель: 1
42N-856-2520
1
4

Номер детали на чертеже:

4

PIN

Заводской номер: 42N-856-2222 Количество на модель: 2
42N-856-2222
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01011-81210 Количество на модель: 2
01011-81210
2
6

Номер детали на чертеже:

6

NUT

Заводской номер: 21D-09-24200 Количество на модель: 2
21D-09-24200
2
7

Номер детали на чертеже:

7

PIN

Заводской номер: 42N-856-1211 Количество на модель: 2
42N-856-1211
2
8

Номер детали на чертеже:

8

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 2
21D-09-89140
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 42N-856-2240 Количество на модель: 2
42N-856-2240
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-11232 Количество на модель: 2
01643-11232
2
14

Номер детали на чертеже:

14

PIN

Заводской номер: 42N-856-1222 Количество на модель: 1
42N-856-1222
1
15

Номер детали на чертеже:

15

RING,SNAP

Заводской номер: 04064-05520 Количество на модель: 2
04064-05520
2
16

Номер детали на чертеже:

16

BUSHING

Заводской номер: 42N-856-5280 Количество на модель: 2
42N-856-5280
2
17

Номер детали на чертеже:

17

BUSHING

Заводской номер: 42N-856-5290 Количество на модель: 2
42N-856-5290
2
