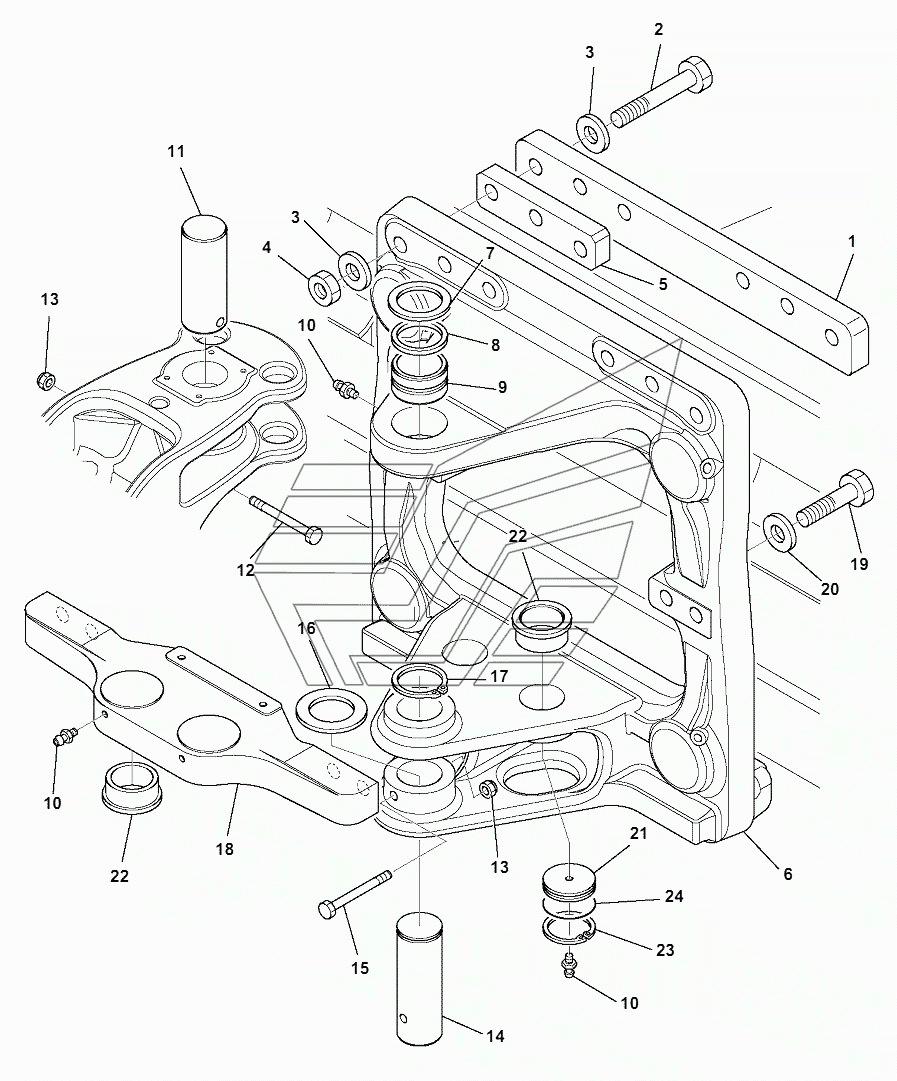

BACKFRAME WB93R-5E0. Каталог 2018г.

OUTRIGGER CYLINDER WB93R-5E0 BACKFRAME WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLATE

Заводской номер: 42N-856-2230 Количество на модель: 1
42N-856-2230
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01011-82450 Количество на модель: 6
01011-82450
6
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 37A-09-3Z024 Количество на модель: 12
37A-09-3Z024
12
4

Номер детали на чертеже:

4

NUT

Заводской номер: 01580-12419 Количество на модель: 6
01580-12419
6
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 42N-856-2440 Количество на модель: 2
42N-856-2440
2
6

Номер детали на чертеже:

6

SLIDING BRACKET

Заводской номер: 42N-856-2490 Количество на модель: 1
42N-856-2490
1
7

Номер детали на чертеже:

7

RING

Заводской номер: 42N-856-2251 Количество на модель: 1
42N-856-2251
1
8

Номер детали на чертеже:

8

DUST SEAL

Заводской номер: 42N-6C-11990 Количество на модель: 1
42N-6C-11990
1
9

Номер детали на чертеже:

9

BUSHING

Заводской номер: 42N-856-2470 Количество на модель: 1
42N-856-2470
1
10

Номер детали на чертеже:

10

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 5
21D-09-89140
5
11

Номер детали на чертеже:

11

PIN

Заводской номер: 42N-856-1780 Количество на модель: 1
42N-856-1780
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01011-81230 Количество на модель: 1
01011-81230
1
13

Номер детали на чертеже:

13

NUT

Заводской номер: 21D-09-24200 Количество на модель: 2
21D-09-24200
2
14

Номер детали на чертеже:

14

PIN

Заводской номер: 42N-856-1740 Количество на модель: 1
42N-856-1740
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01011-81220 Количество на модель: 1
01011-81220
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 37B-09-4F064 Количество на модель: 3
37B-09-4F064
3
17

Номер детали на чертеже:

17

SNAP, RING

Заводской номер: 42N-70-12331 Количество на модель: 1
42N-70-12331
1
18

Номер детали на чертеже:

18

SUPPORT

Заводской номер: 42N-856-2420 Количество на модель: 1
42N-856-2420
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01011-82400 Количество на модель: 4
01011-82400
4
21

Номер детали на чертеже:

21

COVER

Заводской номер: 42N-856-2350 Количество на модель: 2
42N-856-2350
2
22

Номер детали на чертеже:

22

BUSHING

Заводской номер: 42N-856-2331 Количество на модель: 4
42N-856-2331
4
23

Номер детали на чертеже:

23

RING

Заводской номер: 04065-07525 Количество на модель: 2
04065-07525
2
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 37B-09-11842 Количество на модель: 2
37B-09-11842
2
OUTRIGGER CYLINDER WB93R-5E0 BACKFRAME WB93R-5E0
